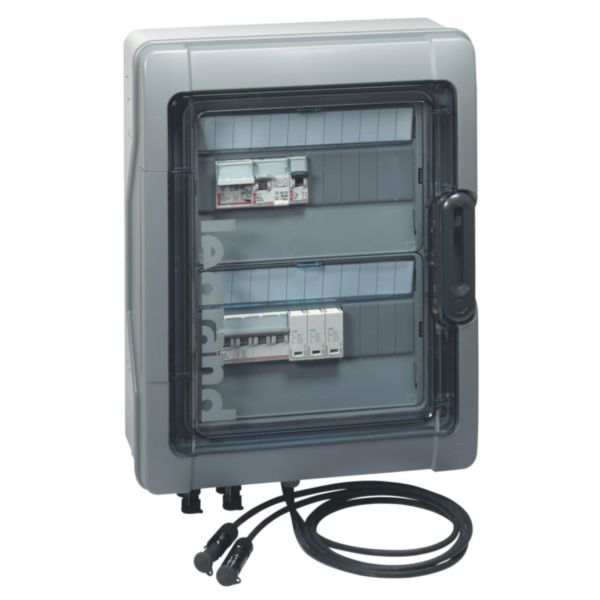

Coffret Plexo³ photovoltaïque IP65 pré-équipée et pré-câblé 3kWc DC + AC pour 1 ou 2 chaînes - 2 rangées de 12 modules

  • Ref. 4 140 01
  • Plexo³
  • LEGRAND

Plexo³, coffret étanche pré-équipé pour installation résidentielle raccordée au réseau électrique français de distribution avec revente totale ou partielle de la production électrique des panneaux photovoltaïques

1305,00 €

Tarif professionnel de référence HT
hors éco-contribution

fabrique-en-france
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Coffret Plexo³ 2 rangées, 12 modules pré-câblé 3kWc DC+AC pour une ou deux chaînes
  • IP65 - Classe II
  • Composition partie DC :
    - 1 interrupteur sectionneur 25A - 600V= (DC21B)
    - connecteurs type MC4 : 4mm² à 6mm² (raccordement amont des panneaux au coffret)
    - 2 câbles (1,2m) avec connecteurs type MC4 (raccordement aval de l'onduleur au coffret)
    - 1 kit complet pour la signalétique dédiée photovoltaïque
    - 1 parafoudre DC type 2 - 40kA - 600V=
  • Composition partie AC :
    - 1 inter-différentiel 30mA type F (ex Hpi)
    - 1 disjoncteur DNX³ 4,5kA - 20A - courbe C
    - 1 parafoudre protégé (type 2 - 12kA référence 003951)
  • Conforme au guide UTE C 15-712-1

Les + utilisation

Pour installations résidentielles raccordées au réseau électrique français de distribution avec revente totale de la production électrique des panneaux photovoltaïques

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

  • Mode de pose Saillie
  • Nombres de rangées 2
  • Nombre de phases 1
  • Protection Disjoncteur, combiné interrupteur différentiel/disjoncteur
  • Nombre de disjoncteurs miniatures (MCB) monophasés 1
  • Courbe C
  • Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) 4.5 kA
  • Nombre total de groupes 2
  • Nombre de groupes directs 2
  • Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire 1
  • Nombre de disjoncteurs différentiels 30 mA 1
  • Interrupteur principal de protection Oui
  • Nombre de pôles interrupteur général 4
  • Courant assigné de l'interrupteur général 20 A
  • Protection RCD entrant Oui
  • Protection haute intégrité Non
  • Protection fractionnée de la charge Non
  • Double protection RCD Non
  • Nombre de voies sortantes 1
  • Adapté aux données Non
  • Groupe de cuisinières Sans
  • Groupe de cuisinières adapté comme groupe de courant fort Non
  • Avec prise Non
  • Avec transformateur de sonnerie Non
  • Protection contre les surtensions Oui
  • Type de dispositif de protection contre les surtensions Type 2
  • Avec mètre Non
  • Matériau du boîtier/corps Plastique
  • Classe de protection (IP) IP65
  • Hauteur 432 mm
  • Hauteur d'encastrement 428 mm
  • Largeur 340 mm
  • Largeur d'encastrement 336 mm
  • Largeur en nombre de modules 12
  • Profondeur 161 mm
  • Possibilité de montage en saillie Oui
  • Type de couverture Porte
  • Avec couvercle transparent Oui
  • Type de fermeture Autre
  • Verrouillable Oui
  • Couleur Gris
  • Numéro RAL 7046
  • Capacité du tableau (en nombre de modules) 24
  • Résistance aux chocs (IK) IK09
  • Temperature d'utilisation /d'installation -25-40 °C
  • Temperature de stockage -25-55 °C
  • Tension nominale (Un) 220-230 V
  • Sens de l'alimentation électrique Par le bas
  • Indication de repérage des bornes de raccordement Non
  • Conforme aux tests de mise en service (1000V) Non
  • Type de peigne fourni Non applicable
  • Equipé de visière de protection antipluie Non
  • Equipé d'une porte ou couvercle Oui
  • Livré avec étiquettes d'identification de circuit Oui
  • Entre axe de fixation verticale 330-330 mm
  • Entre axe de fixation horizontale 180-180 mm
  • Nombre de disjoncteurs 1
  • EAN/Gencode 3245064140010
