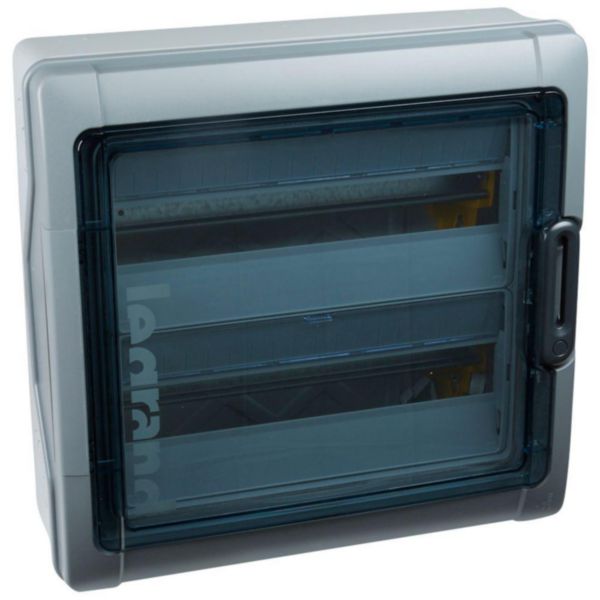

Coffret étanche Plexo³ pour photovoltaïque à équiper - 2 rangées de 18 modules - 1000V=

  • Ref. 4 140 36
  • Plexo³
  • LEGRAND

Plexo³, coffret étanche à équiper pour installation résidentielle raccordée au réseau électrique français de distribution avec revente totale ou partielle de la production électrique des panneaux photovoltaïques

372,30 €

Tarif professionnel de référence HT
hors éco-contribution

  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Coffret Plexo³ à équiper 2 rangées, 18 modules avec entraxe entre rails 150mm
  • IP65 - IK09 - Isolation totale (équivalent Classe II) - Résistance aux UV suivant la norme ISO 4892-2 - Réversibilité totale porte et coffret - Poignée de porte verrouillable, capot et plastron plombables - Châssis et plastrons amovibles
  • Livré avec :
    - des faces lisses pour le montage des connecteurs type MC4 signalétique dédiée (sans embouts, sans empreinte défonçable)
    - rail 2 positions pour produits modulaires et boîtiers moulés
    - embouts à perforation directe
    - 1 support de fixation permettant de fixer l'appareillage Plexo complet, sur le côté du coffret
    - 4 obturateurs 5 modules
  • Matière polystyrène renforcé choc - Boîte couleur gris clair L750A, capot couleur gris foncé R746A
  • Auto-extinguibilité : tenue au fil incandescent 750°C conforme à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60695-2-11 - Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3

Avantages

  • Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3

Les + installation

Recoit les dispositifs de protection DC pour les installations photovoltaïques

Les + utilisation

Assure une resistance aux chocs et aux intempéries des produits de protection installés

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

  • Mode de pose Saillie
  • Nombres de rangées 2
  • Largeur en nombre de modules 18
  • Type de couverture Porte
  • Finition du couvercle Fermé
  • Type de porte Simple
  • Couvercle/porte transparent(e) Oui
  • Porte pour transmission du signal Oui
  • Avec serrure Oui
  • Type de fermeture Cylindre
  • Matériau du boîtier/corps Plastique
  • Profondeur d'encastrement 157 mm
  • Hauteur d'encastrement 428 mm
  • Largeur d'encastrement 444 mm
  • Profondeur intérieure 89 mm
  • Borne de mise à la terre Non
  • Borne à conducteur neutre Non
  • Rail DIN Oui
  • Avec cadre/support de montage Non
  • Possibilité de montage en saillie Oui
  • Finition CEM Non
  • Couleur Gris
  • Numéro RAL 7046
  • Classe de protection (IP) IP65
  • Hauteur 432 mm
  • Largeur 448 mm
  • Profondeur 161 mm
  • Capacité du tableau (en nombre de modules) 36
  • Résistance aux chocs (IK) IK09
  • Temperature d'utilisation /d'installation -25-40 °C
  • Temperature de stockage -25-55 °C
  • Equipé de visière de protection antipluie Non
  • EAN/Gencode 3245064140362
