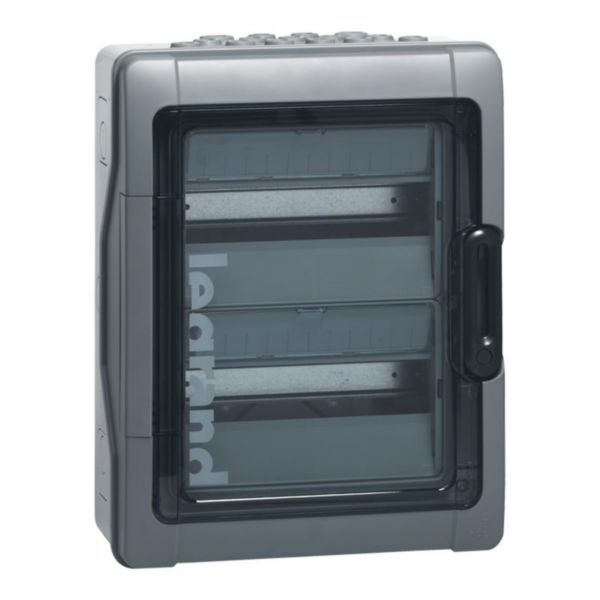

Coffret étanche Plexo³ pour photovoltaïque à équiper - 2 rangées de 12 modules - 1000V=

  • Ref. 4 140 34
  • Plexo³
  • LEGRAND

Plexo³, coffret étanche à équiper pour installation résidentielle raccordée au réseau électrique français de distribution avec revente totale ou partielle de la production électrique des panneaux photovoltaïques

273,00 €

Tarif professionnel de référence HT
hors éco-contribution

  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Caractéristiques produit

  • Coffret Plexo³ à équiper 2 rangées, 12 modules avec entraxe entre rails 150mm
  • IP65 - IK09 - Isolation totale (équivalent Classe II) - Résistance aux UV suivant la norme ISO 4892-2 - Réversibilité totale porte et coffret - Poignée de porte verrouillable, capot et plastron plombables - Châssis et plastrons amovibles
  • Livré avec :
    - des faces lisses pour le montage des connecteurs type MC4 signalétique dédiée (sans embouts, sans empreinte défonçable)
    - rail 2 positions pour produits modulaires et boîtiers moulés
    - embouts à perforation directe
    - 1 support de fixation permettant de fixer l'appareillage Plexo complet, sur le côté du coffret
    - 2 obturateurs 5 modules
  • Matière polystyrène renforcé choc - Boîte couleur gris clair L750A, capot couleur gris foncé R746A
  • Auto-extinguibilité : tenue au fil incandescent 750°C conforme à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60695-2-11 - Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3

Avantages

  • Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3

Les + installation

Recoit les dispositifs de protection DC pour les installations photovoltaïques

Les + utilisation

Assure une resistance aux chocs et aux intempéries des produits de protection installés

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

Caractéristiques techniques

  • Mode de pose
    Saillie
  • Nombres de rangées
    1
  • Largeur en nombre de modules
    12
  • Type de couverture
    Porte
  • Finition du couvercle
    Fermé
  • Type de porte
    Simple
  • Couvercle/porte transparent(e)
    Oui
  • Porte pour transmission du signal
    Oui
  • Avec serrure
    Oui
  • Type de fermeture
    Cylindre
  • Matériau du boîtier/corps
    Plastique
  • Profondeur d'encastrement
    157 mm
  • Hauteur d'encastrement
    428 mm
  • Largeur d'encastrement
    336 mm
  • Profondeur intérieure
    89 mm
  • Borne de mise à la terre
    Non
  • Borne à conducteur neutre
    Non
  • Rail DIN
    Oui
  • Avec cadre/support de montage
    Non
  • Possibilité de montage en saillie
    Oui
  • Finition CEM
    Non
  • Couleur
    Gris
  • Numéro RAL
    7046
  • Classe de protection (IP)
    IP65
  • Hauteur
    432 mm
  • Largeur
    340 mm
  • Profondeur
    161 mm
  • Capacité du tableau (en nombre de modules)
    24
  • Résistance aux chocs (IK)
    IK09
  • Temperature d'utilisation /d'installation
    -25-40 °C
  • Temperature de stockage
    -25-55 °C
  • Equipé de visière de protection antipluie
    Non
  • EAN/Gencode
    3245064140348
