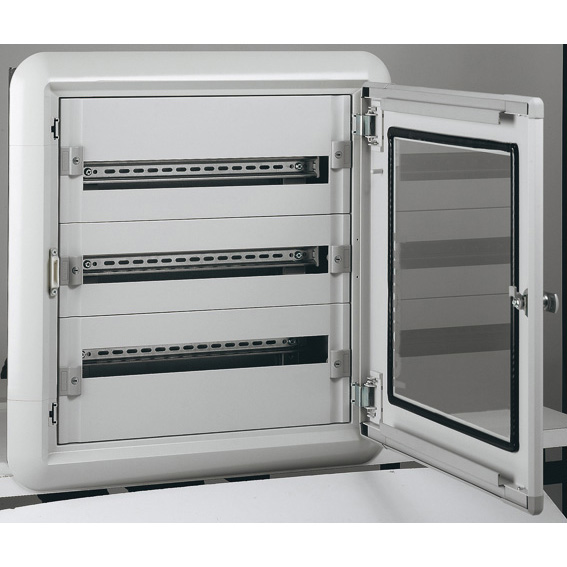

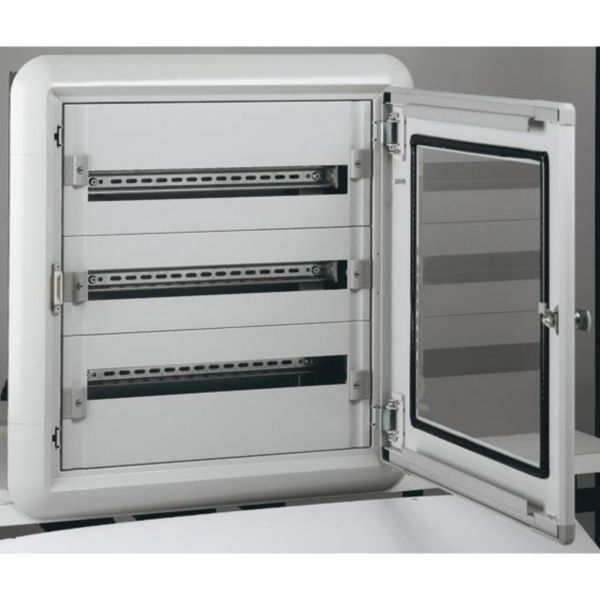

Coffret distribution encastré XL³160 tout modulaire 5 rangées - 120 modules

  • Ref. 0 200 15
  • XL³
  • LEGRAND

XL³160, coffret de distribution encastré prêt à l'emploi, IP40 IK08 avec porte, IP30 IK04 sans porte - Gris RAL7035

  • Coffret de distribution encastré XL³160 tout modulaire 5 rangées 120 modules
  • Livré complet avec :
    - boîte d'encastrement métal
    - châssis extractible avec rails montés
    - barreau laiton pour conducteurs de protection monté : 36 trous 1,5mm² à 10mm², 2 trous 35mm²
    - cadre d'habillage et plastrons isolants
  • Dimensions :
    - façade hauteur : 995mm
    - façade largeur : 670mm
    - boîte hauteur : 940mm
    - boîte largeur : 617mm
  • Profondeur d'encastrement : 100mm minimum
  • Tenue au feu selon IEC 60695-2-11 : 750°C pour installation dans les ERP

Recommandations / restrictions d’usages

  • Porte plate à commander séparément

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

  • Mode de pose Encastré
  • Nombres de rangées 5
  • Largeur en nombre de modules 24
  • Type de couverture Optionnel
  • Finition du couvercle Avec échancrure
  • Couvercle/porte transparent(e) Non
  • Avec serrure Non
  • Matériau du boîtier/corps Acier
  • Profondeur d'encastrement 140 mm
  • Profondeur intérieure 93 mm
  • Rail DIN Oui
  • Avec cadre/support de montage Non
  • Possibilité de montage en saillie Non
  • Finition CEM Non
  • Couleur Gris
  • Numéro RAL 7035
  • Classe de protection (IP) IP43
  • Hauteur 900 mm
  • Largeur 575 mm
  • Profondeur 100 mm
  • EAN/Gencode 3245060200152

Logiciels métiers

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref. Désignation.
9 802 95 Rail pour maintenance de coffrets XL³160
