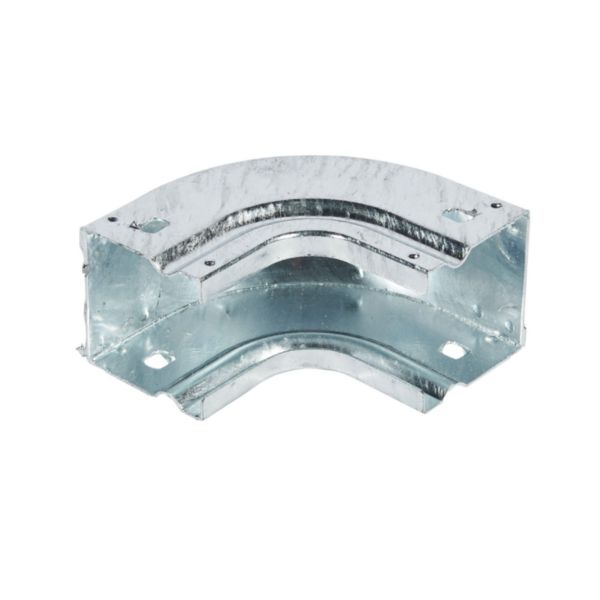

Changement de plan concave avec fond plein pour chemins de câbles tôle P31 M/F - hauteur 50mm et largeur 50mm - finition GC
Changement de plan concave avec fond plein pour chemins de câbles tôle P31 M/F - hauteur 50mm et largeur 50mm - finition GC
217,01 €
Tarif professionnel de référence HT
hors éco-contribution
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Finition GC
- La gamme P31 M/F Auto propose un large éventail de composants d’installation : couvercles, éclisses, changements de plan horizontaux ou verticaux garantissant des gains de temps sur chantier. Ils s‘installent soit par simple clipsage (couvercles) soit par simple emboitage grâce au design « slide-in » innovant pour les coudes, té, croix, changement de plan convexe, etc. L’emboutissage des fonds augmente la rigidité du système et en leur extrémité, la protection des conducteurs lors du tirage des câbles. Il est toujours possible de venir verrouiller la tenue d’un couvercle ou d’un accessoires grâce au clip (pour couvercle) ou l’ajoute de vis (en partie centrale). Ces accessoires sont tous équipés de perforations spécifiques pour la prise de mesure ou pour l’arrimage des câbles sur les fonds.
Recommandations / restrictions d’usages
- C3 (Classe de corrosion selon ISO 9223)
- Installation dans les infrastructures ouvertes, intérieur des terres, air ambiant pollution modérée type gare parking espaces techniques intérieurs - Puissance ...
Information sur la gamme
Systèmes P31 AUTO / AUTO HD pour cheminement de câbles à éclissage. P31 AUTO est adapté pour le cheminement de câbles à éclissage EDU et conçu pour permettre un assemblage rapide, sûr et assurer une protection optimale des câbles. Existe en différents matériaux (GS, GC, 304L, 318L) et en finition haute résistance (HR) pour répondre à tous les environnements. P31 AUTO HD est le système de cheminement de câbles ultra résistant à éclissage traditionnel conçu pour répondre aux exigences des environnements aux contraintes élevées
Documentation et conseils de pose
Page catalogue et annexes
- page commerciale (p.170 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.158 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.186 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- FT0531V01_LCM_GC.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- P31 auto : plus rapide à l’assemblage, plus solide et sûre à l’utilisation Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Changement de direction Vertical ascendant
- Angle 90°
- Type de construction Coude rigide
- Avec partie supérieure Non
- Rayon interne 20 mm
- Hauteur de caniveau de câble 50 mm
- Largeur de caniveau de câble 50 mm
- Epaisseur de matériau 1 mm
- Perforation latérale Non
- Perforation de montage dans le sol Non
- Gabarit de trous NATO Non
- Modèle Sans connecteur
- Maintien de fonction en cas d'incendie Non
- Matériau Acier
- Acier inoxydable, décapé Non
- Qualité du matériau Autre
- Finition Galvanisé à chaud
- Temperature d'utilisation /d'installation -20-120 °C
- Temperature de stockage -20-120 °C
- Sans halogène Oui
- EAN/Gencode 8009561234291
