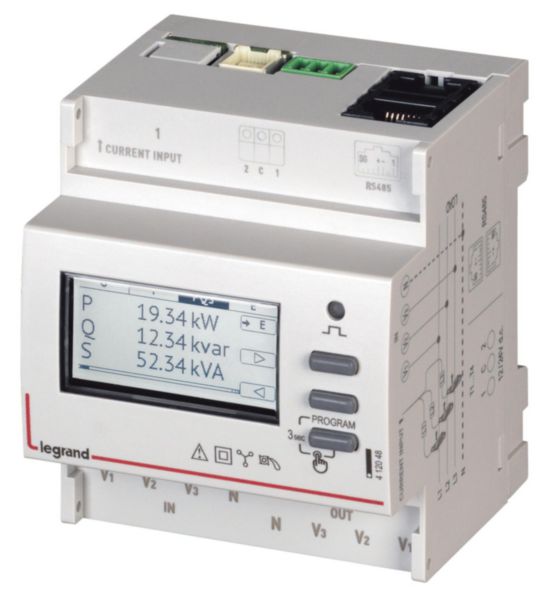

Centrale de mesure EMDX³ modulaire Easy Connect pour tore Rogowski souple avec afficheur graphique et sortie MODBUS 4 modules

Ref. 4 120 48

EMDX³ LEGRAND

896,60€

Tarif professionnel de référence HT hors éco-contribution

EMDX³, centrale de mesure qui communique les valeurs au système de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques des milieux industriels et tertiaires

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Normes et réglementations

Caractéristiques produit

Appareil multifonction bidirectionnel avec capteurs de courant ouvrants de 630A à 6300A pour réseaux triphasés 3 fils ou 4 fils
Mesures effectuées par le dispositif :
- Tension de phase et composée
- Tension minimum et maximum
- THD Tensions (jusqu'à 15)
- Courant de phase
- Courant du neutre
- Courant moyen de phase
- Pic courant moyen de phase
- Moyenne des 3 courants
Sortie MODBUS
4 modules DIN
Conforme aux normes IEC 61557-12, IEC 62053-22 classe 0,5 et IEC 62053-23 classe 1 et classe 2

Les installation

Les connecteurs rapides des capteurs permettent de réduire le temps de câblage ainsi que les risques d'erreurs

Les utilisation

L'afficheur graphique permet également de lire les déphasages de courant et de tension et de visualiser la courbe de charge de puissance moyenne, en plus de l'affichage des principales valeurs d'un réseau électrique

Information sur la gamme

Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré ainsi que d’autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l’énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l’installation. Elles surveillent la qualité de l’énergie par l’analyse des harmoniques et la mesure de l’énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.
