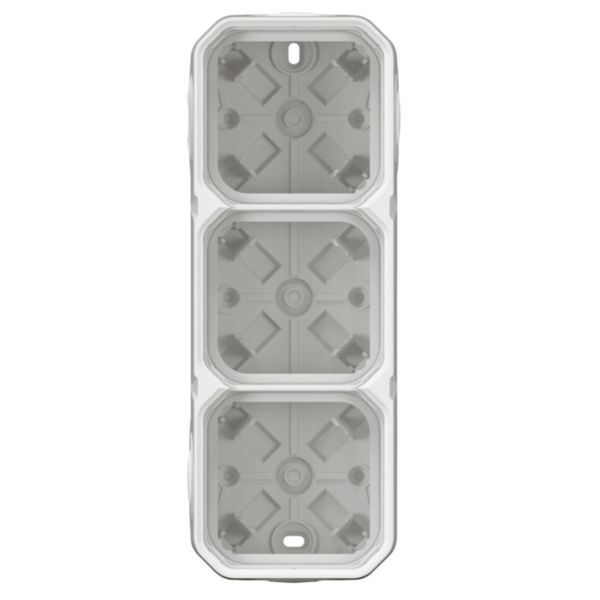

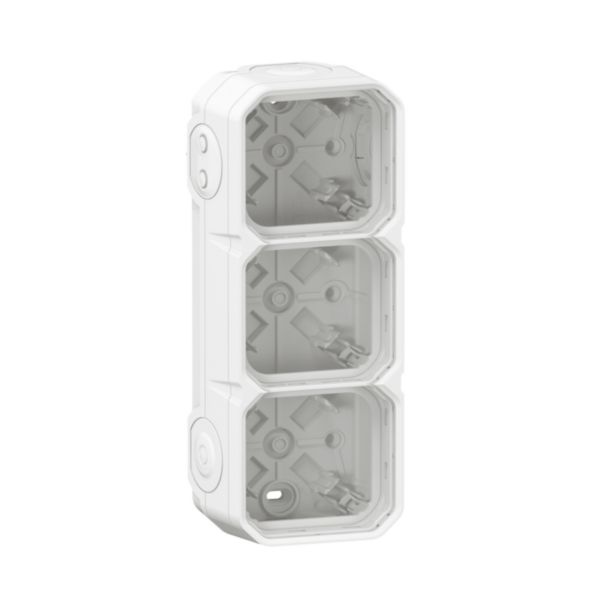

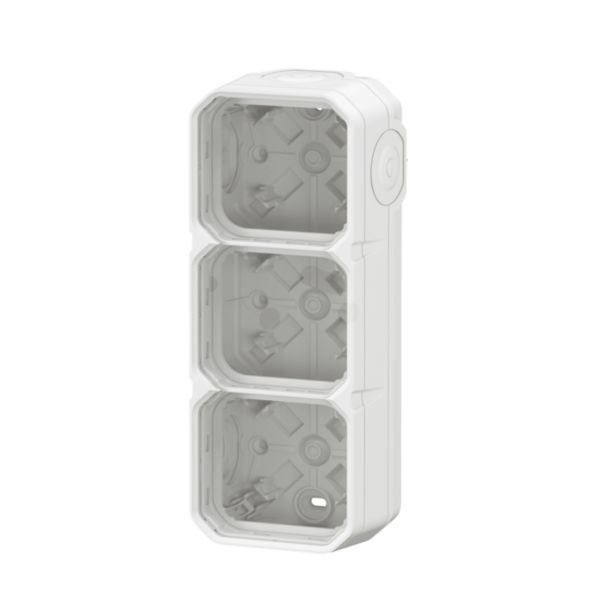

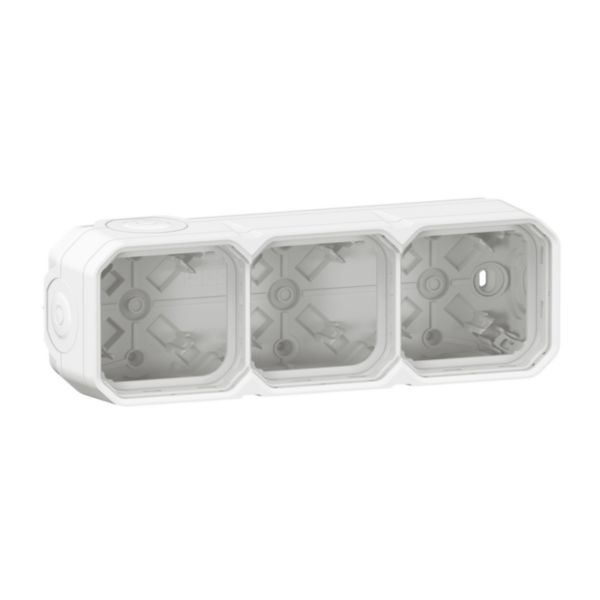

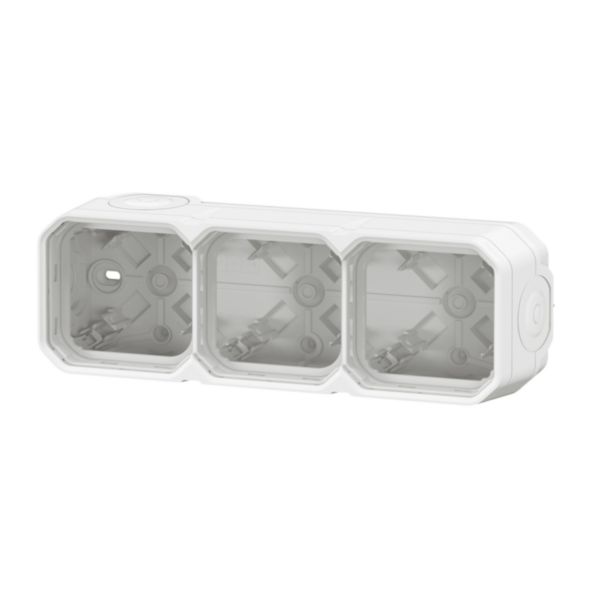

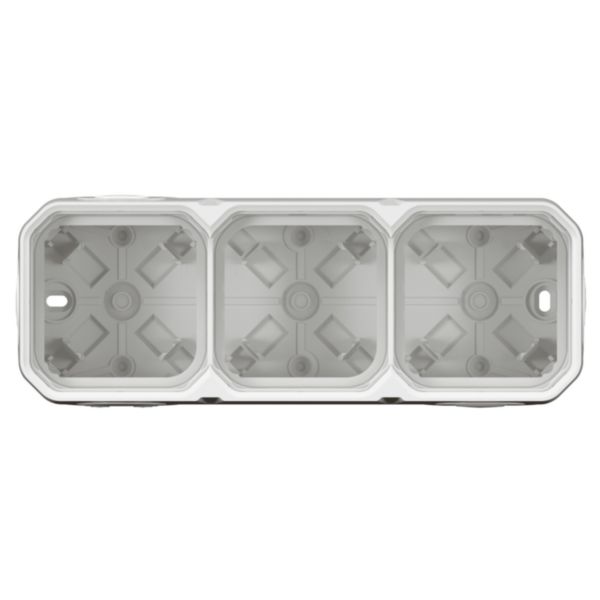

Boîtier saillie étanche Plexo 3 postes horizontaux et verticaux sans cloison avec 5 embouts à membrane - blanc
Ref. 069688L
Plexo LEGRANDPlexo composable, boîtier étanche pour lieux humides, permet l'installation en saillie des mécanismes
A reçu le prix iF Design Award 2022
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Boîtier saillie sur lequel sont installés les produits livrés en mode composable
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- Matières plastiques avec protection renforcée contre les UV
Avantages
- Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
- Un boîtier qui peut être utilisé aussi bien en horizontal qu'en vertical du fait de la fixation du mécanisme sur la platine symétrique à 90°
Les installation
Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.
Les utilisation
Un boîtier qui peut être utilisé aussi bien en horizontal qu'en vertical du fait de la fixation du mécanisme sur la platine symétrique à 90°
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.744 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03421EN-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03421FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Comment passer d’une pose verticale à une pose horizontale grâce au système Plexo™ Reverso ?
Caractéristiques techniques
- Composition Boîtier apparent
- Adapté aux programmes d'interrupteur résidentiels modulaires Non
- Nombre de poste(s) 3
- Sens de montage Horizontal et vertical
- Forme Autre
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Non traité
- Finition de la surface Mat
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Transparent Non
- Avec cadre de recouvrement Non
- Avec entrée de câble Oui
- Avec entrée de câble Oui
- Avec insertion de raccord à écrou Non
- Résistant aux chocs Non
- Classe de protection (IP) Autre
- Largeur 82 mm
- Hauteur 226 mm
- Profondeur 57 mm
- Largeur d'appareil 82 mm
- Hauteur d'appareil 226 mm
- Profondeur d'appareil 57 mm
- Résistance aux chocs (IK) Non applicable
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Diamètre de tube pour produit saillie 16-25 mm
- Diamètre maxi d'entrée de câbles 17 mm
- Nature d'embout entrée de cable Souple à perforer
- Maintien du cable Non applicable
- nombre d'unités 3
- Traitement antimicrobien Non
- EAN/Gencode 3414971881488
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
Questions fréquentes
Question sur un produit
Comment passer d’une installation multiposte Plexo™ horizontale à verticale et inversement ?
Avec le concept de Plexo Reverso, une seule référence de boîtier saillie ou de support encastré multiposte permet une pose à l’horizontale ou à la verticale. Pour passer d’une installation horizontale à une installation verticale ou inversement, il suffit de repositionner la platine... En savoir plus
Installation électrique et réseau
Comment poser un boîtier saillie étanche Plexo multiposte ?
L’appareillage Plexo est conçu pour une mise en œuvre simplifiée et un câblage facilité. Le montage d’un boîtier saillie multiposte, nécessite néanmoins de suivre quelques étapes clefs afin d’assurer une étanchéité parfaite et le bon fonctionnement des produits. En savoir plus
