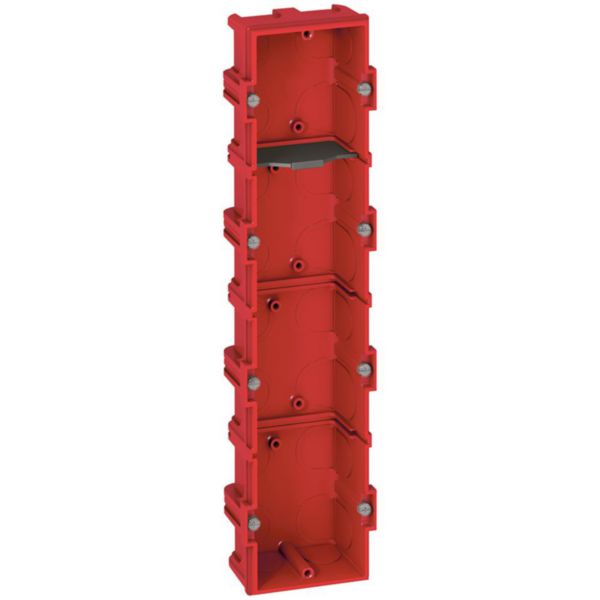

Boîte multiposte Batibox maçonnerie 4 postes 8 à 10 modules - profondeur 40mm
Ref. 0 801 44
Batibox LEGRANDBatibox pour maçonnerie, une boîte à sceller dans les murs en matériaux pleins ou creux (brique) pour fixation d'appareillage
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Boîte Batibox pour maçonnerie 4 postes ou 8 modules à 10 modules profondeur 40mm
- Livrée avec : - vis équipées de cache de protection- cloisons de séparation amovibles pour accueil des fonctions étendues (exemple : prises pré-câblées)
- Multiplicité des entrées (latérales et en fond de boîte) pour le passage de gaines
- Séparation possible de courant fort et courant faible par plaquette(s) amovible(s) fournie(s)
- Conforme à la norme NF EN 60670-1
Les utilisation
Utilisation horizontale ou verticale
Recommandations / restrictions d’usages
- Pour installation dans maçonnerie
Information sur la gamme
Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.724 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes, supports et plaques édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (p.716 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes d'encastrement édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00450FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Mode de pose Ouvrage en briques apparentes
- Forme Rectangulaire
- Type de construction Boîte de jonction/raccordement d'appareils
- Modèle Quadruple
- Garnissage Sans
- Longueur 287 mm
- Largeur 71 mm
- Profondeur intérieure 43 mm
- Pour le nombre d'inserts d'appareil 10
- Fixation des appareils Visser ou à griffe
- Avec vis Oui
- Pour diamètre du tube 20/25 mm
- Pour diamètre de câble jusqu'à 20-25 mm
- Verrouillage de tube Non
- Entrée de l'arrière Oui
- Nombre d'entrées 20
- Matériau Plastique
- Sans halogène Oui
- Finition Non traité
- Couleur Rouge
- Classe de protection (IP) IP20
- Finition du couvercle Sans
- Fixation du couvercle Autre
- Plombable Non
- Maintien de fonction Sans
- Avec blindage Non
- Etanche à l'air Non
- Borne, position fixe Non
- Fixation au crochet de luminaire Non
- Tubulure Sans
- Résistance aux chocs (IK) IK04
- Temperature d'utilisation /d'installation -5-40 °C
- Temperature de stockage -5-60 °C
- Modèle Quadruple
- EAN/Gencode 3245060801441
