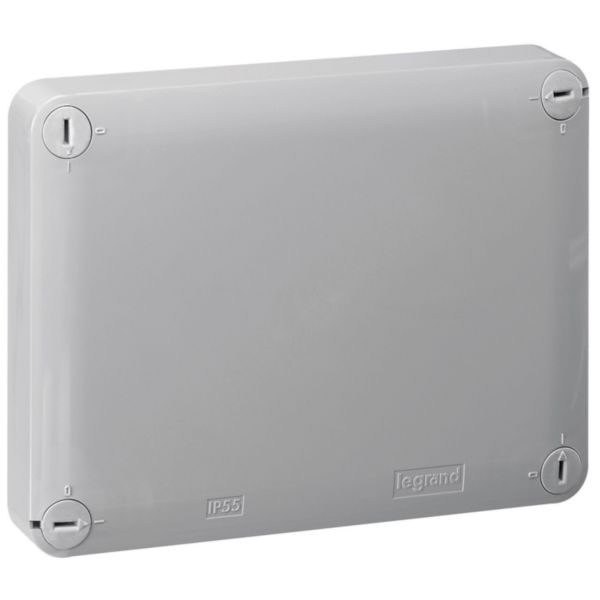

Boîte de dérivation rectangulaire pour presse-étoupe Plexo dimensions 155x110x74mm - RAL7037 et RAL3000

  • Ref. 0 920 41
  • Boîtes Plexo
  • LEGRAND

Plexo, une boîte de dérivation étanche permettant d’installer et de raccorder de nouveaux appareillages ou matériels électriques, électroniques et domotiques, à l'intérieur ou à l'extérieur

30,91

Tarif professionnel de référence HT
hors éco-contribution


Caractéristiques produit

  • Boîte de dérivation rectangulaire pour presse-étoupe ISO Plexo - RAL7037 et RAL3000
  • IP55 - IK07 - Tenue au fil incandescent 960°C (NF EN 60695-2-11) - 16 entrées pré-défonçables pour resse étoupe ISO12 et ISO16 - 4 entrées pré-défonçables pour presse étoupe ISO20 et ISO25 - 155mm x 110mm x 74mm
  • Température d'utilisation - 25°C à + 40°C
  • Couvercle imperdable par lien déclipsable entre boîte et couvercle - Fermeture du couvercle par 1/4 de tour
  • Conforme à la norme NF S 61-937 sur les dispositifs actionnés de sécurité incendie (compartimentage, désenfumage, évacuation) - La classe 2 est assurée par bouchons de protection (livrés) des vis de fixation

Les + installation

Fixation avec rattrapage d'aplomb

Les + utilisation

Pour installations de circuits de sécurité des ERP (art. EL16, § 1) et locaux recevant des travailleurs

Information sur la gamme

Les boîtes de dérivation étanches Plexo™ permettent tous les raccordements en résidentiel ou tertiaire, à l'intérieur ou l'extérieur grâce à un IP 55 et un IK 07. Elles peuvent être utilisées dans les ERP avec 3 niveaux de tenue aux fils incandescents répondant aux normes d'installation dans ces locaux (960°, 750° et 650°). Elles sont disponibles en version ronde, carrée ou rectangulaire, avec embouts à entrée directe interchangeables ou avec entrées pré-défonçables. Les couvercles sont enclipsables ou à fermeture par vis ¼ de tour. Les boîtes de dérivation résistent à des températures allant de -25 °C à + 45 °C, aux intempéries, mais aussi aux UV, au brouillard salin, aux huiles et graisses. Une boîte compacte est disponible pour les espaces à encombrement réduit.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Caractéristiques techniques

  • Section de conducteur max.
    25 mm²
  • Garnissage
    Sans
  • Forme
    Rectangulaire
  • Mode de pose
    Universel
  • Montage dans le sol
    Non
  • Montage sous l'eau
    Non
  • Pour diamètre du tube
    25 mm
  • Entrée de l'arrière
    Non
  • Longueur
    175 mm
  • Largeur
    130 mm
  • Profondeur
    81 mm
  • Connectable
    Non
  • Nombre d'entrées
    20
  • Type de traversée de boîtier
    Estampage
  • Matériau
    Plastique
  • Sans halogène
    Oui
  • Finition
    Non traité
  • Couleur
    Rouge
  • Classe de protection (IP)
    IP55
  • Finition du couvercle
    Autre
  • Couvercle transparent
    Non
  • Fixation du couvercle
    Fermeture à baïonnette
  • Coulable
    Non
  • Masse de coulage fournie
    Non
  • Plombable
    Oui
  • Maintien de fonction
    Sans
  • Avec blindage
    Non
  • Résistant aux intempéries
    Oui
  • Temperature d'utilisation /d'installation
    -25-40 °C
  • Version anti-déflagration
    Non
  • Pour Ex-Zone gaz
    Sans
  • Pour poussière Ex-Zone
    Sans
  • Résistance aux chocs (IK)
    IK07
  • Temperature de stockage
    -25-70 °C
  • Numéro RAL
    3000
  • Traitement antimicrobien
    Non
  • Avec zone de texte/surface d'inscription
    Non
  • Nature d'embout entrée de cable
    Autre
  • Entre axe de fixation verticale
    50-50 mm
  • Entre axe de fixation horizontale
    76-82 mm
  • EAN/Gencode
    3245060920418
