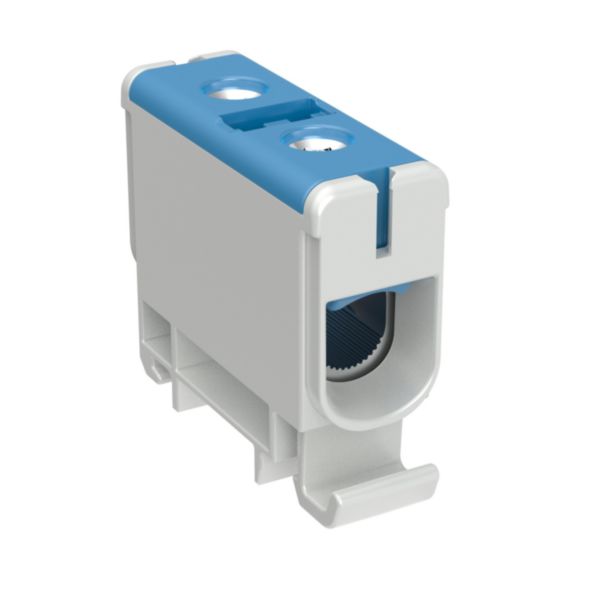

Bloc de puissance compact Viking 3 pour câbles aluminium et cuivre capacité 50mm² - Bleu

  • Ref. 0 301 16
  • Viking 3
  • LEGRAND

Viking 3, un bloc de puissance compact qui assure le raccordement des câbles cuivre et aluminium

10,18 €

Tarif professionnel de référence HT
hors éco-contribution

  • Produit de vente courante habituellement stocké sur plateforme distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Capacité de raccordement : câble Cuivre de 2.5mm² à 50mm² / câble Aluminium de 6mm² à 50mm²
  • Tension nominale : 800V
  • Installation sur rail DIN par simple clippage
  • Dimensions : largeur 17,8 - hauteur 43 - profondeur 49

Avantages

  • Le couple de serrage et les sections compatibles sont indiquées sur le couvercle
  • Une zone de repérage sur le couvercle permettant le clippage de 4 repères CAB 3
  • Pour plus de sécurité, les blocs de puissance peuvent être équipés de capot de protection

Les + installation

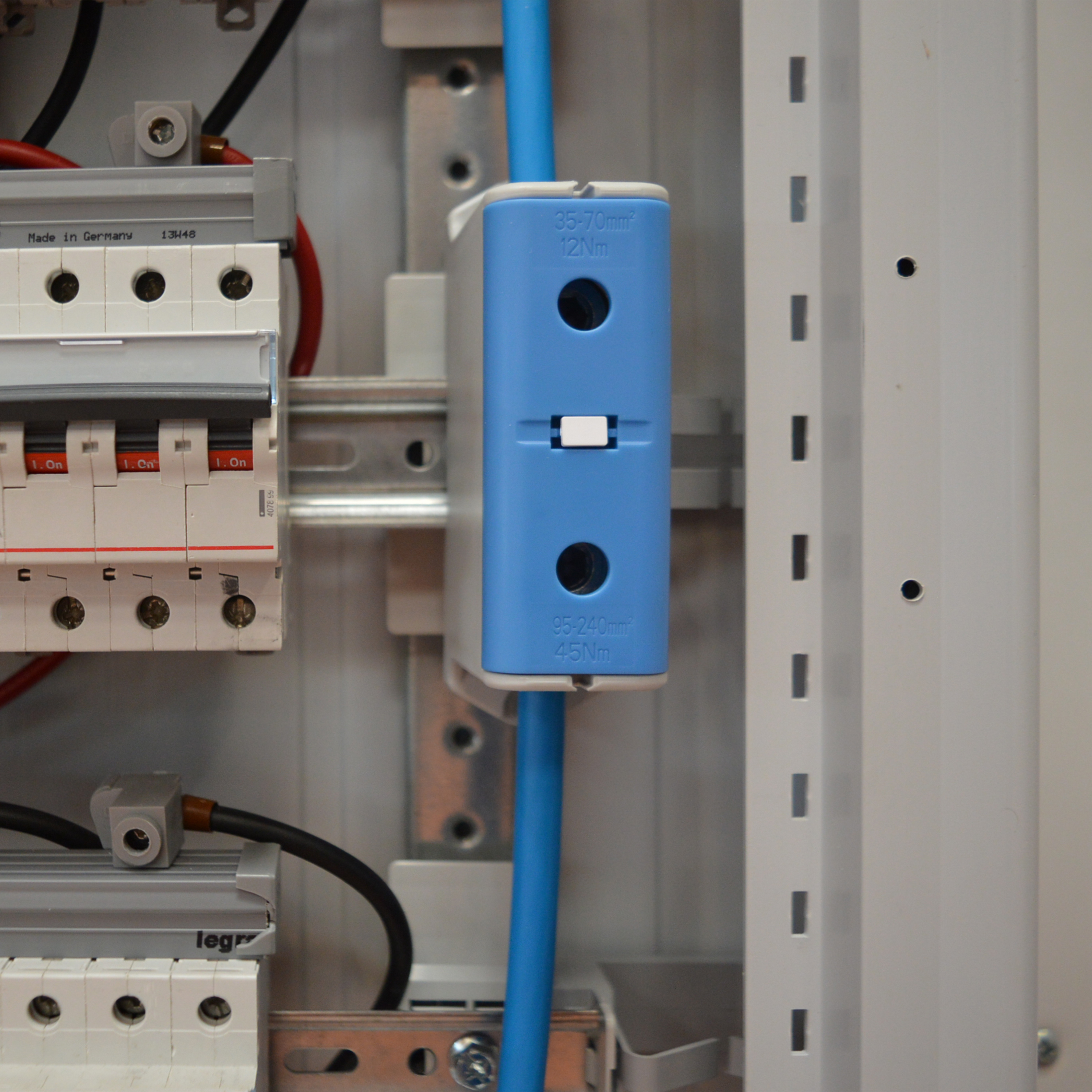

Bloc compact permettant de gagner de la place dans le tableau

Les + utilisation

Bonne fixation des conducteurs assurée par tête de vis hexagonale

Recommandations / restrictions d’usages

  • Conseils de préparation pour les câbles en aluminium : Enlever la couche d'oxyde et appliquer le composé à joint

Information sur la gamme

Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

  • Section 16 -35 mm²
  • Section 2.5 - 35 mm²
  • Section de raccordement cable rigide 2.5 - 50 mm²
  • Section de raccordement cable souple 16 -35 mm²
  • Courant assigné In 145 A
  • Tension 800 V
  • Finition raccordement électrique 1 Raccordement à vis
  • Finition raccordement électrique 2 Raccordement à vis
  • Nombre d'étages 1
  • Nombre de positions de serrage par étage 2
  • Convient pour matériau conducteur Aluminium/cuivre
  • Mode de pose Profilé chapeau 35 mm
  • Matériau du corps isolant Thermoplastique
  • Température de fonctionnement -5-80 °C
  • Classe d'inflammabilité du matériau isolant selon UL 94 V2
  • Largeur 17.8 mm
  • Hauteur 43 mm
  • Profondeur 49 mm
  • Finition antidéflagrante 'Ex e' Non
  • Plaque de fermeture requise Non
  • Couleur Bleu
  • Etages reliés à l'intérieur Oui
  • Temperature de stockage -25-55 °C
  • Indication de repérage des bornes de raccordement Oui
  • Sans halogène Oui
  • EAN/Gencode 3414972663038
