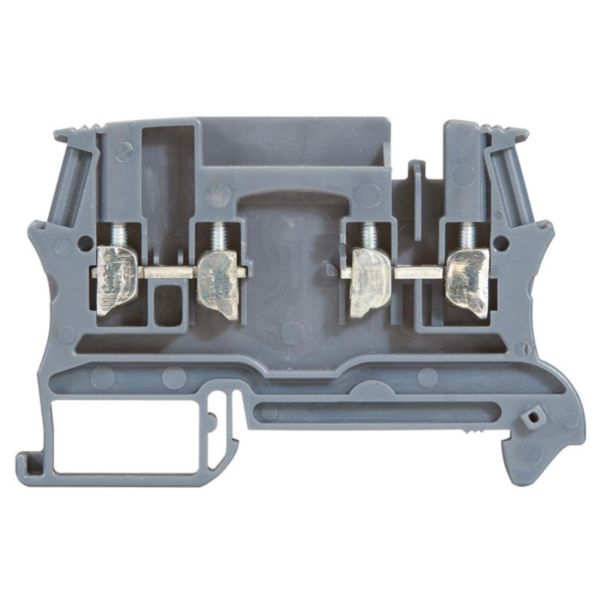

Bloc à fonction à équiper 1 jonction Viking3 connexion à vis - Raccordement du composant par vis
Section nominale : 2,5mm² - Pas : 5mm - 2 zones pour peignes de liaison équipotentielle à insertion automatique
Couleur : Gris pour circuit standard
Capacité :
- conducteur rigide : 0,25mm² à 4mm²
- conducteur souple avec ou sans embout : 0,25mm² à 2,5mm²
Pour rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm

Les installation

Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail - Le montage et démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents

Les utilisation

La forme ergonomique de l’entrée des conducteurs facilite leur insertion - L’utilisation d’embouts de câblage Starfix permet d’assurer une liaison équipotentielle de tous les brins d’un conducteur souple

Information sur la gamme

Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.

Documentation et conseils de pose

Pages catalogue & annexes

Caractéristiques techniques

Section 0.25-4 mm²
Section 0.25-2.5 mm²
Section de raccordement cable rigide 0.25-4 mm²
Section de raccordement cable souple 0.25-2.5 mm²
Tension 250 V
Finition raccordement électrique 1 Raccordement à vis
Finition raccordement électrique 2 Raccordement à vis
Nombre d'étages 1
Nombre de positions de serrage par étage 2
Mode de pose Profilé chapeau 35 mm
Matériau du corps isolant Thermoplastique
Température de fonctionnement -5-40 °C
Classe d'inflammabilité du matériau isolant selon UL 94 V2
Largeur 5 mm
Hauteur 46.5 mm
Profondeur 71.5 mm
Finition antidéflagrante 'Ex e' Non
Plaque de fermeture requise Oui
Couleur Autre
Etages reliés à l'intérieur Non
EAN/Gencode 3245060371531

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant
