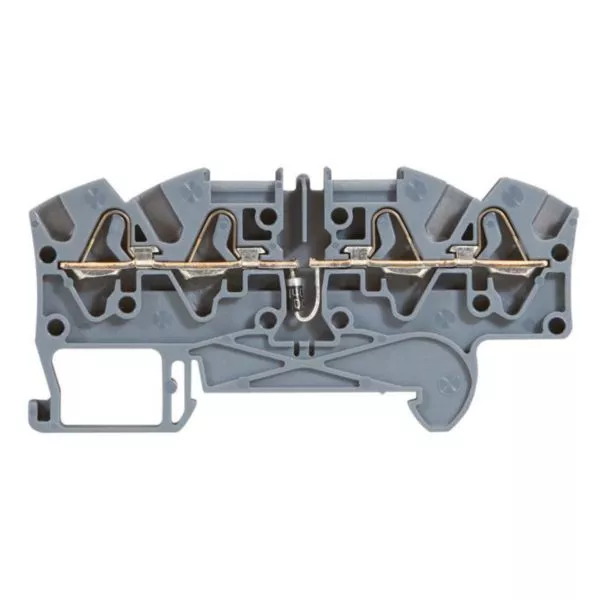

Bloc de jonction à fonction à ressort viking 3 avec 1 jonction 4 conducteurs 2 entrées 2 sorties à diode

Ref. 0 372 54

Viking 3 LEGRAND

10,17€

Tarif professionnel de référence HT hors éco-contribution

Viking 3, bloc de jonction à fonction, connexion à ressort permettant d'assurer la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Normes et réglementations

Caractéristiques produit

Bloc à fonction à diode 1 jonction Viking3 connexion à ressort - 4 conducteurs - 2 entrées / 2 sorties
Section nominale : 4mm² - Pas : 5mm
Couleur : Gris pour circuit standard
Capacité :- conducteur rigide : 0,5mm² à 6mm²- conducteur souple : 0,5mm² à 4mm² - conducteur souple avec embout : 0,5mm² à 2,5mm²
Pour rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm

Les installation

Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout - 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement)

Les utilisation

Système à raccordement sans vis, de type ressort en acier inoxydable

Information sur la gamme

Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.

Documentation et conseils de pose

Pages catalogue & annexes

Caractéristiques techniques

Section 0.5-6 mm²
Section 0.5-2.5 mm²
Section de raccordement cable rigide 0.5-6 mm²
Section de raccordement cable souple 0.5-4 mm²
Courant assigné In 1 A
Tension 500 V
Finition raccordement électrique 1 Raccordement par borne à ressort
Finition raccordement électrique 2 Raccordement par borne à ressort
Nombre d'étages 1
Nombre de positions de serrage par étage 4
Mode de pose Profilé chapeau 35 mm
Matériau du corps isolant Thermoplastique
Température de fonctionnement -5-40 °C
Classe d'inflammabilité du matériau isolant selon UL 94 V2
Largeur 5 mm
Hauteur 42 mm
Profondeur 85 mm
Finition antidéflagrante 'Ex e' Non
Plaque de fermeture requise Oui
Couleur Autre
Etages reliés à l'intérieur Non
EAN/Gencode 3245060372545

Normes et réglementations

Certificats et agréments

NF-NF208_1012

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant
