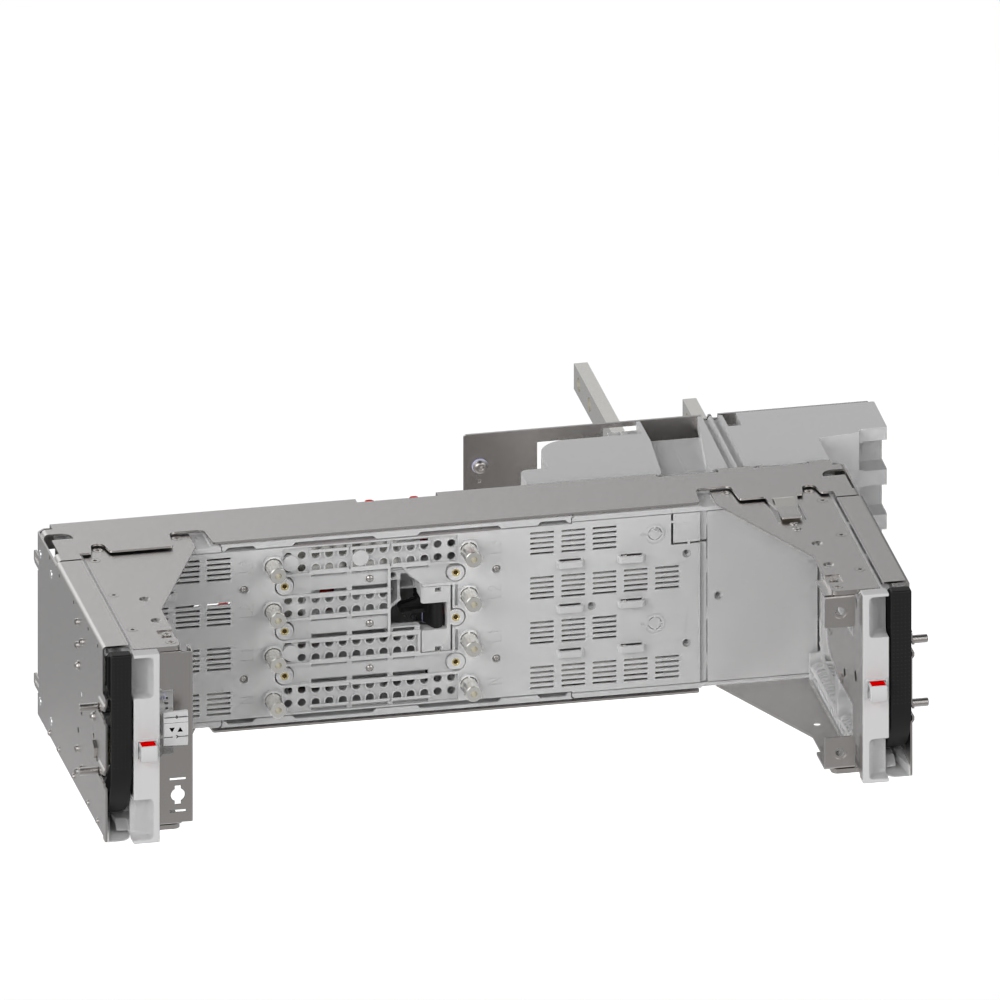

Base IS 233 montage DPX³250HP 4P connexion arrière - XL³HP 6300

• Base IS 233 pour DPX³250HP 4P connexion arrière - Hauteur 200mm
• Connexion amont et aval via la base IS
• Fixation sur montants fonctionnels de l'armoire largeur 700mm et connexion IP2X sur châssis colonne IS
• Fourni avec partie fixe et mobile, pince de connexion à châssis IS
• Nombre maximum de contacts auxiliaires : 30 À commander séparément, avec support Référence 3ACIS233SP

Recommandations / restrictions d’usages

• Le système de distribution Legrand IS permet d'effectuer des travaux dans les armoires en présence de tension, mais le circuit concerné doit toujours être hors charge : disjoncteur OUVERT

Information sur la gamme

Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : simplicité de mise en œuvre, modularité, haute performance, durabilité et facilité de conception avec le logiciel XLPro4. Les armoires XL³ HP 6300 sont conçues pour répondre aux exigences des marchés tertiaire et industriel. Elles redéfinissent les standards de la distribution d’énergie : performances électromécaniques exclusives (Icw de 100kA, arc interne, anti sismique AG5), évolution des dimensions de la gamme, efficacité et compacité de la répartition XL³ HP. En complément, l’ajout du repérage métrique en fond d’armoire facilite la mise en œuvre et réduit les risques de mauvais positionnement. La modularité et la compacité des enveloppes permettent de répondre à la diminution de l’espace disponible dans les locaux techniques. Les armoires XL³ HP 6300 sont conçues pour atteindre un IS333 et un cloisonnement forme 4. Si l’installation est soumise à des environnements humides ou poussiéreux, les enveloppes XL³ HP 6300 sont déclinables en IP55.
