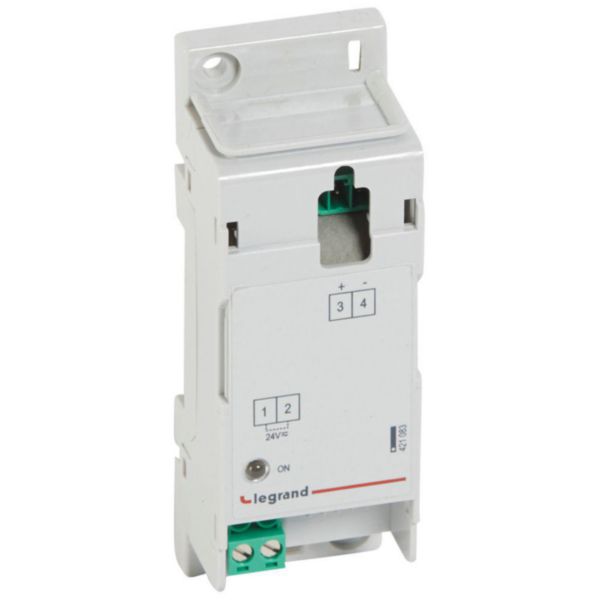

Alimentation auxiliaire pour DPX et DPX³ avec tension d'entrée 24V~ et 24V= - 2 modules

Ref. 4 210 83

DPX³ LEGRAND

218,70€

Tarif professionnel de référence HT hors éco-contribution

DPX³, alimentation externe pour les unités électroniques des disjoncteurs de puissance "boîtier moulé" lors d'un défaut de tension

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Formations et services
Normes et réglementations

Caractéristiques produit

Alimentation auxiliaire modulaire pour DPX et DPX³
Tension d'entrée 24V~ ou 24V=
Sortie 250mA : permet d'alimenter plusieurs disjoncteurs
Consommations :
- DPX électroniques (S2, Sg) : 30mA
- DPX³ électroniques (S2, Sg) : 50mA
- DPX³ électroniques avec mesure (S2, Sg) : 62,5mA
- DPX³ électroniques différentiels (S2) : 50mA
- DPX³ électroniques différentiels avec mesure (S2) : 62,5mA
2 modules

Les installation

Avec voyant vert indiquant le fonctionnement de l’alimentation et la présence d’une tension se sortie

Les utilisation

Permet l'alimentation des unités électroniques des DPX³ lorsque le disjoncteur est ouvert ou lorsque le courant qui le traverse est insuffisant

Recommandations / restrictions d’usages

Les disjoncteurs électroniques DPX³630 S1 ne permettent pas l’ajout d’une alimentation externe

Information sur la gamme

Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
