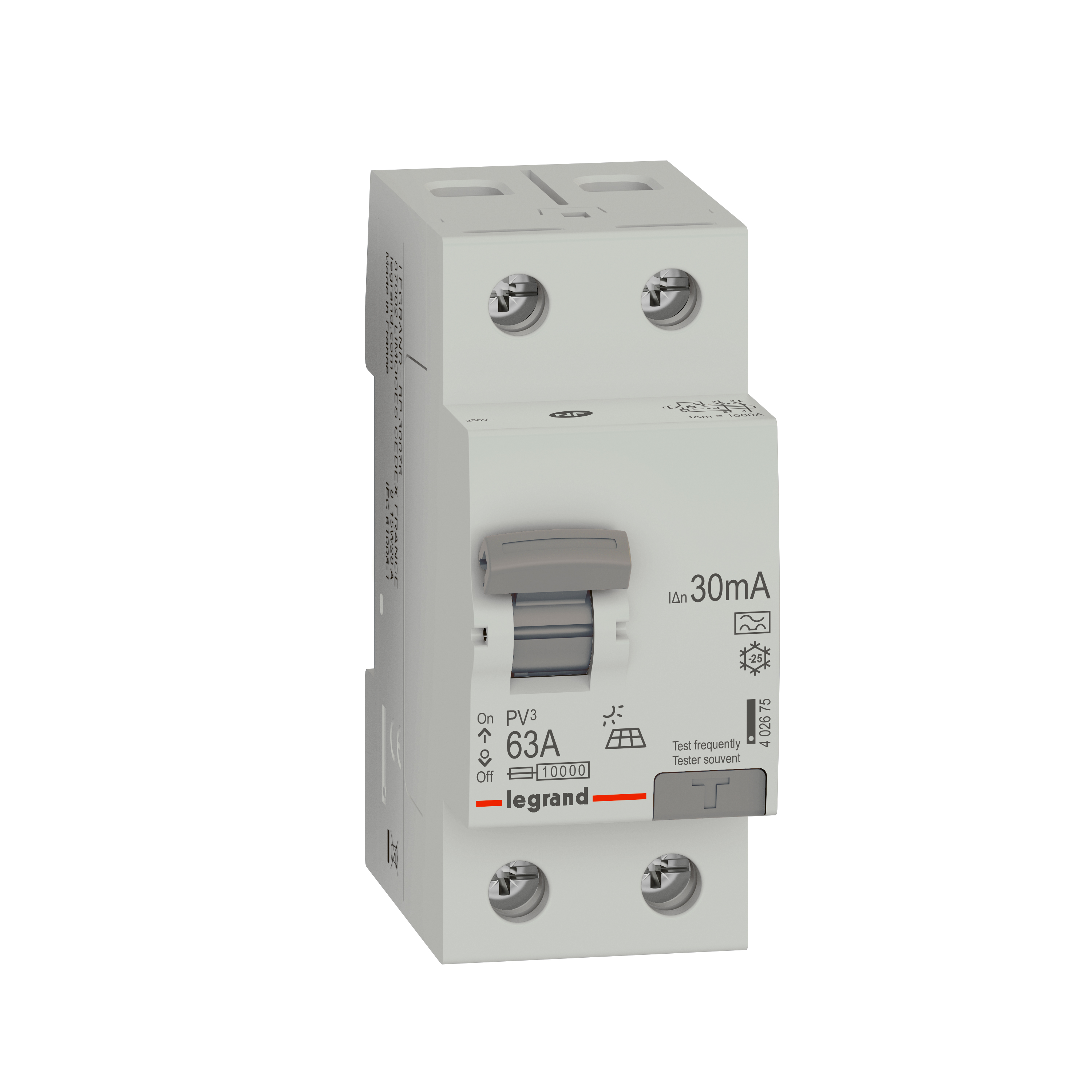

PV³ interrupteur différentiel pour courant AC dans coffret photovoltaique 2P 63A Type A 30mA

  • Ref. 4 026 75
  • PV³
  • LEGRAND

PV³ interrupteur différentiel, détecte les fuites de courant dues à des défauts d'isolement et coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant, pour coffret AC photovoltaïque

257,00 €

Tarif professionnel de référence HT
hors éco-contribution

fabrique-en-france
  • Produit de vente courante habituellement stocké sur plateforme distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Gamme dédiée aux installations photovoltaïques résidentielles - partie AC
  • Interrupteur différentiel PV³ bipolaire 230V~ - Intensité nominale 63A - Sensibilité 30mA
  • Type A : détecte les défauts à composantes alternative et continue
  • Arrivée haute et sortie basse par bornes à vis
  • Bornes protégées contre le toucher IP20, appareil câblé

Les + installation

Accepte le passage du peigne d'alimentation

Les + utilisation

Adapté à la protection de la partie AC d'une installation photovoltaïque résidentielle

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

  • Nombre de pôle(s) 2
  • Tension 230 V
  • Calibre 25 A
  • Sensibilité / courant de défaut nominal (IΔn) 0.03 A
  • Tension d'isolement assignée (Ui) 250 V
  • Tension assignée de tenue aux chocs (Uimp) 4 kV
  • Mode de pose Rail DIN
  • Type de différentiel A
  • Sélectif Non
  • Type retardé de courte durée Non
  • Résistance de court-circuit (Icw) 10 kA
  • Tenue au courant de choc 0.25 kA
  • Type de tension AC
  • Avec dispositif de verrouillage Oui
  • Fréquence 50 Hz
  • Produits auxiliaires associables Non
  • Classe de protection (IP) IP20
  • Largeur en nombre de modules 2
  • Profondeur d'encastrement 44 mm
  • Température ambiante en fonctionnement -25-60 °C
  • Degré de pollution 2
  • Section de raccordement cable souple 0.75-35 mm²
  • Section de raccordement cable rigide 0.75-50 mm²
  • Numéro RAL (équivalent) 7035
  • Antidéflagration Non
  • Largeur 35.6 mm
  • Hauteur 88.9 mm
  • Profondeur 77.8 mm
  • Résistance aux chocs (IK) IK04
  • Temperature de stockage -40-70 °C
  • Tension nominale (Un) 180-250 V
  • Sens de l'alimentation électrique Par le haut ou le bas
  • Indication de repérage des bornes de raccordement Non
  • Conforme aux tests de mise en service (1000V) Oui
  • Couleur Gris
  • Sans halogène Oui
  • Type de connexion Borne à vis
  • Type de connexion Peigne et câble
  • Avec zone de texte/surface d'inscription Non
  • EAN/Gencode 3414972867641
