Qu'est-ce qu'un socle dans une prise de courant ?
On confond souvent le socle d’une prise de courant avec un élément de la prise elle-même, notamment le boîtier ou le mécanisme. Or, un « socle », c’est tout simplement la prise électrique dans son entier. Ce que vous appelez « socle » correspond en réalité à la prise électrique elle-même, c’est-à-dire l’élément physique de la prise. Cette judicieuse question est donc l’occasion de vous expliquer de quoi se compose une prise de courant classique !
Socle : ce que dit la norme NF C 15-100
Dans le décompte du nombre de socles recommandés pour chaque pièce (norme NF C 15-100), chaque socle est donc égal à une prise de courant. Si l’on prend l’exemple de la cuisine, qui doit accueillir 6 socles, dont 4 au-dessus du plan de travail, cela veut dire qu’il faut installer 6 prises de courant dont 4 pour le plan de travail, avec la possibilité de placer plusieurs prises dans un même boîtier.
La composition d’une prise de courant
Pour bien comprendre ce qu’est un socle et le distinguer des autres éléments de la prise, il est donc nécessaire de connaître la composition exacte d’une prise de courant. Pour le grand public, elle se décompose en trois éléments :
- la boîte d’encastrement, qui accueille le mécanisme et le câblage. Elle est incrustée dans la paroi (et adaptée au type de mur)
- le mécanisme
- la plaque de finition qui vient se poser sur le mécanisme
Les choses sont quelque peu différentes pour les prises professionnelles, composées de cinq éléments au lieu de trois. Une telle prise de courant nécessite l’adjonction d’un support et d’un doigt (ou enjoliveur). Ces deux éléments sont préassemblés dans le cas d’une prise destinée au grand public.
Le socle d’une prise de courant est donc la réunion de ces éléments !
En outre, il faut savoir que les socles domestiques standards récents comportent une broche de terre (qui évacue le courant vers le sol), un puits (qui évite le contact direct avec les parties sous tension) et des obturateurs (qui protègent les alvéoles des prises sous tension pour prévenir l’introduction d’un objet, notamment par les enfants).
Installer une prise de courant Voir les prises
La solution Legrand

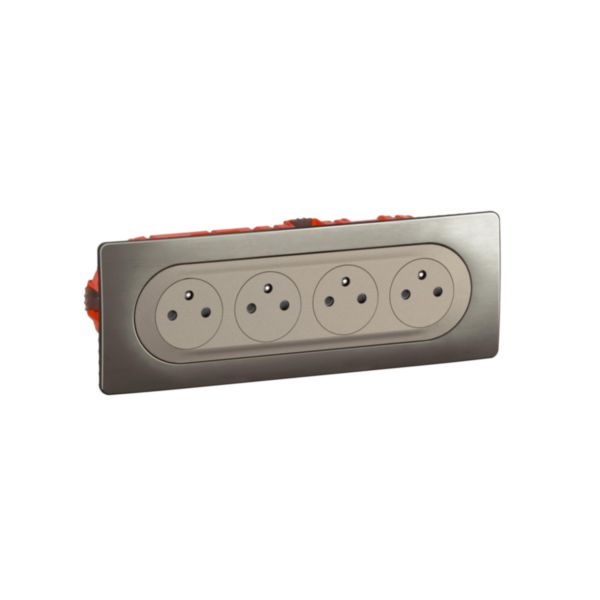

Un socle peut également accueillir autre chose qu’une prise classique. Legrand propose des prises USB permettant de charger des appareils portatifs (téléphone, tablette, appareil photo, GPS…) sans monopoliser une prise classique. Il existe également des socles mixtes dotés d’une prise de courant, d’une prise USB, d’une prise TV et/ou d’une prise RJ45.
Questions fréquentes
Combien de prise de courant dans une maison ?
Dans votre maison ou votre appartement, il est recommandé ou obligatoire d'installer un nombre minimum de prises électriques (la norme NF C 15-100 concerne les installations dont les permis de construire ont été déposés à partir du 27 novembre 2015). Ce n'est pas le nombre total qui... En savoir plus
Qu'est-ce qu'une prise de courant commandée ?
C'est souvent pour contrôler l'allumage et l'extinction d'une lampe ou d'un lampadaire qu'on installe une prise commandée par interrupteur. Il s'agit donc d'une alternative à l'interrupteur mural qui allume le plafonnier ou les appliques murales. En résumé, une prise de courant commandée... En savoir plus
Où peut-on obtenir des informations sur les interrupteurs et prises électriques Legrand ?
Legrand vous propose plusieurs gammes d'interrupteurs et de prises électriques pour répondre à tous vos besoins : des finitions variées (couleurs, matières...) pour s'accorder à votre déco, des fonctions simples aux plus ergonomiques (prise USB, interrupteur automatique,...) ou encore des... En savoir plus
A quelle hauteur installer une prise électrique ou prise de courant ?
Vous voulez installer une prise de courant mais vous hésitez : à quelle hauteur du sol la placer ? Pour être en conformité avec la norme NF C 15-100 : pour les prises électriques de 16A (c'est-à-dire délivrant une intensité maximale de 16 Ampères) et 20A, le centre des alvéoles... En savoir plus
Comment ajouter une prise électrique sur une cloison en placo ?
Vous aimeriez ajouter une prise de courant sur une paroi en placo, mais vous ne savez pas comment vous y prendre ? L’installation s’apparente à celle d’une prise dans un mur classique, à ceci près que vous avez besoin d’insérer au préalable une boîte d’encastrement.... En savoir plus
Comment remplacer une prise électrique ?
Vous envisagez de procéder vous-même au remplacement d’une prise électrique ? Cette situation n’est pas rare : soit vous découvrez une prise défectueuse (ce qui peut se révéler dangereux à long terme), soit vous ambitionnez de modifier votre matériel existant au profit d’un... En savoir plus
Combien de prises de courant par disjoncteur ?
Pour la sécurité de votre installation et de vos équipements électriques, les prises de courant de votre logement doivent être protégées par un ou plusieurs disjoncteur(s) divisionnaire(s). En bref, la norme NF C 15-100 limite à : 8 prises électriques protégées par un même... En savoir plus
Comment démonter une prise électrique Legrand ?
Dans le cadre d’un remplacement de prise de courant, vous devez commencer par démonter la prise existante. On vous explique simplement en 3 étapes comment vous y prendre pour démonter une prise électrique Legrand. En savoir plus
Comment cacher une prise électrique ?
Dans une pièce, vous voulez cacher les prises électriques ou mieux les intégrer à votre intérieur ? Vous avez 2 options : équiper votre installation avec des prises de courant Surface, discrètes et esthétiques ou bien embellir vos murs avec des moulures électriques ou des... En savoir plus
Que faire en cas de prise de courant qui chauffe, fume ou grésille ?
Quand une prise de courant chauffe ou grésille, voire se met à fumer, c’est que votre installation connaît un problème. Vous ne devez pas prendre ces signes à la légère ! Alors, que faire ?
Vérifier l'état de l'appareil électrique branché à votre prise de courant, il peut être la... En savoir plus
