Qu'est ce qu'une prise RJ 45 ?
Le RJ 45 est un type de connectique standard pour le passage des signaux multimédias. Ordinateurs, imprimantes, consoles de jeux, téléphones, etc.
La prise RJ 45 permet de connecter aussi bien un cordon RJ 45 (réseau, ordinateur) que RJ 11 (téléphone). Elle est universelle.
Prise RJ 45 = prise multimédia
Les prises RJ 45 sont des prises multimédias, des prises spécifiques qui sont reliées à la box Internet via un coffret de communication. Quand vous branchez un appareil sur une prise RJ 45, vous obtenez le même signal que lorsque vous le branchez directement sur votre box, par exemple pour recevoir Internet, le téléphone ou la télévision.
De plus, via le coffret de communication, les prises RJ 45 peuvent être reliées entre elles. Il est donc possible de faire communiquer entre eux tous les périphériques de la maison.
Prise RJ 45, comment ça marche ?
La prise RJ 45 permet le passage d’un « courant faible », soit de l’information multimédia. Les prises multimédia RJ 45 se distinguent donc des prises électriques traditionnelles, qui véhiculent un « courant fort » pour alimenter les appareils en énergie électrique.
Comme les prises électriques « classiques », les prises RJ 45 peuvent être encastrées dans un mur. Cependant, l’installation de prises RJ 45 impose la mise en place d’un câblage spécifique.
Pourquoi installer des prises RJ 45 dans mon logement ?
Face aux problèmes de connexion, le Wi-Fi câblé est la solution. L’installation de prises RJ 45 reliées à un coffret de communication vous permet un maximum de confort pour l’utilisation de vos équipements multimédias, et libère le Wi-Fi pour les objets mobiles. Pour les constructions neuves, la mise en place d’un réseau de communication (ou réseau multimédia) répond même à une obligation.
RJ 45 : Internet haut débit et partage de données
Les prises RJ 45 vous garantissent un accès à un Internet filaire (Wi-fi câblé), depuis n’importe quelle pièce, sans vous tenir à proximité de la box ADSL ou fibre optique. Concrètement, cette dernière est reliée au coffret de communication, lequel redistribue ensuite Internet à l’ensemble des prises RJ 45 du logement.
Accès à Internet
Que ce soit sur un ordinateur ou une console de jeux, la connexion filaire RJ 45 vous permet de profiter d’un débit Internet particulièrement stable, et très rapide si votre abonnement à votre fournisseur d’accès Internet est suffisant. Par ailleurs, vous limitez les risques de saturation du Wi-Fi pour vos appareils mobiles (téléphones, tablettes, consoles de jeu portables, objets connectés).
Partage de données
De plus, grâce aux prises RJ 45 et au réseau de communication, il est possible de relier vos différents périphériques entre eux, de manière à échanger simplement et rapidement fichiers lourds, images ou vidéos.
Télévision et vidéos via les prises RJ 45
Les prises RJ 45 permettent également de distribuer les signaux de télévision en haute définition (TNT HD, satellite, câble et box). Il est donc possible de raccorder un téléviseur dans chaque pièce équipée d’une prise RJ 45, et d’accéder à vos services de vidéos à la demande ou à la télévision traditionnelle.
Utilisez un cordon adaptateur Coax / RJ 45 pour raccorder un téléviseur à la prise RJ 45.
Les prises RJ 45 remplacent les prises en T
En construction neuve ou en rénovation complète, la norme NF C 15-100 impose de remplacer les prises téléphoniques en T (ou « gigogne », ou « conjoncteur ») par des prises RJ 45. Si l’embout de votre téléphone (généralement en RJ 11, ou en T) n’est pas compatible, vous pouvez utiliser un adaptateur. Toutes les prises RJ 45 sont compatibles avec un embout RJ 11.
Norme NF C 15-100 : quelles obligations pour les prises RJ 45 ?
La norme NF C 15-100 fixe les règles de conception, de réalisation et d’entretien des installations électriques basse tension en France. Le multimédia ayant désormais sa place dans tous les logements, elle recommande la présence d’un coffret de communication et définit des règles pour l’installation des prises de communication (RJ 45) de façon à constituer un « réseau de communication ».
La norme NF C 15-100 définit un équipement minimum : 2 prises RJ 45 juxtaposées dans le séjour, plus une à 2 prises par pièce principale supplémentaire. Par ailleurs, la norme impose qu’une une prise de courant soit installée à proximité des prises de communication. Pratiques, les boîtes et plaques multipostes Legrand vous permettent de gagner de la place en associant l’une et l’autre.
Ces exigences minimales correspondent à une obligation pour toutes les constructions neuves dont les permis de construire ont été déposés à partir du 1er septembre 2016 (arrêté du 3 août 2016). Elles s’appliquent également aux rénovations complètes.
Comment choisir ses prises RJ 45 ?

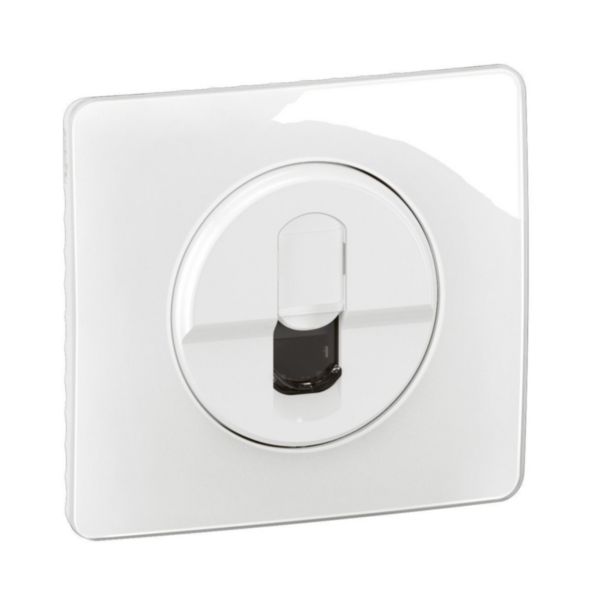

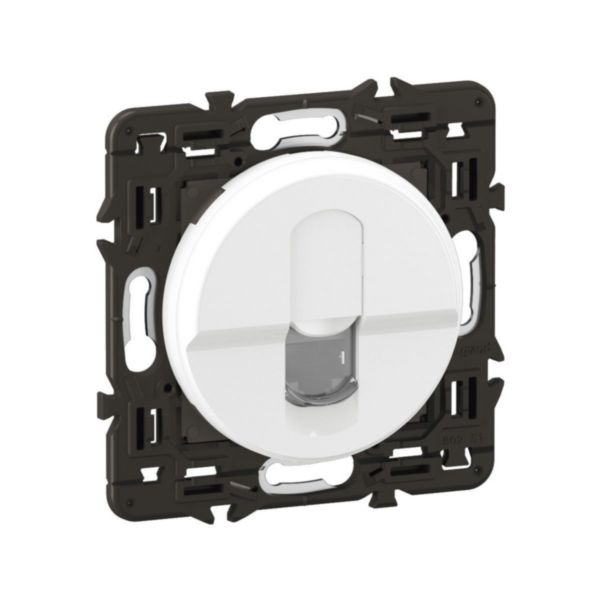

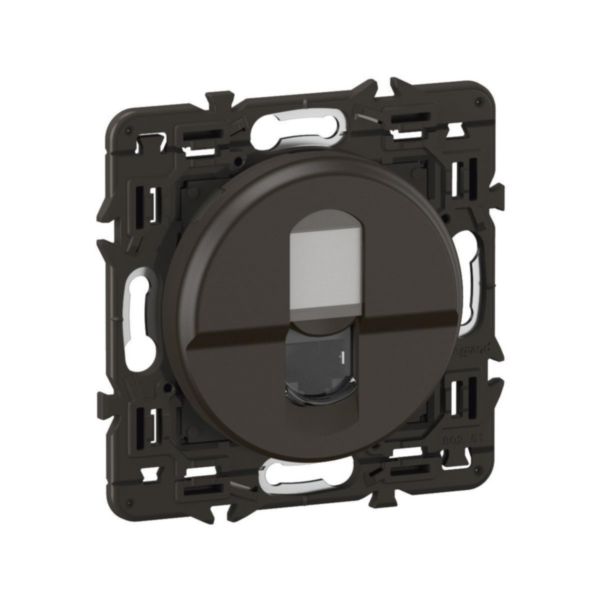

Les prises et interrupteurs Céliane vous permettent de composer votre prise électrique comme vous le souhaitez, en choisissant parmi une large gamme de finitions, aussi bien pour l'enjoliveur de la prise (où se fait le branchement RJ 45) que pour la plaque de finition. Matières, couleurs, prise simple ou double… il existe une grande variété de combinaisons, pour s’adapter au mieux à votre intérieur !

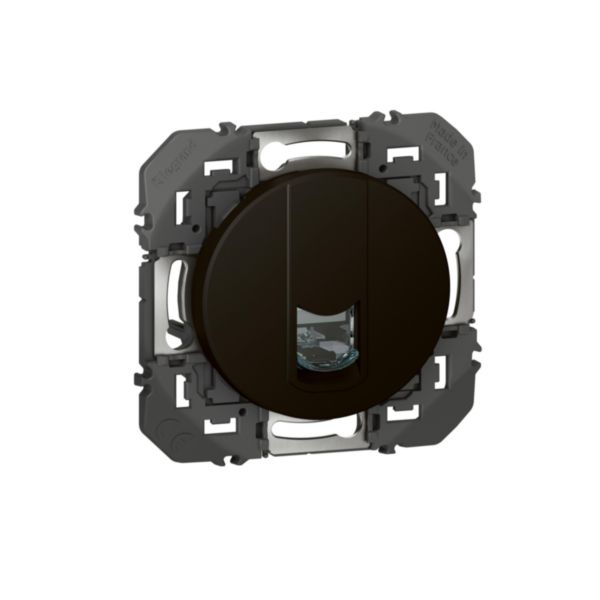

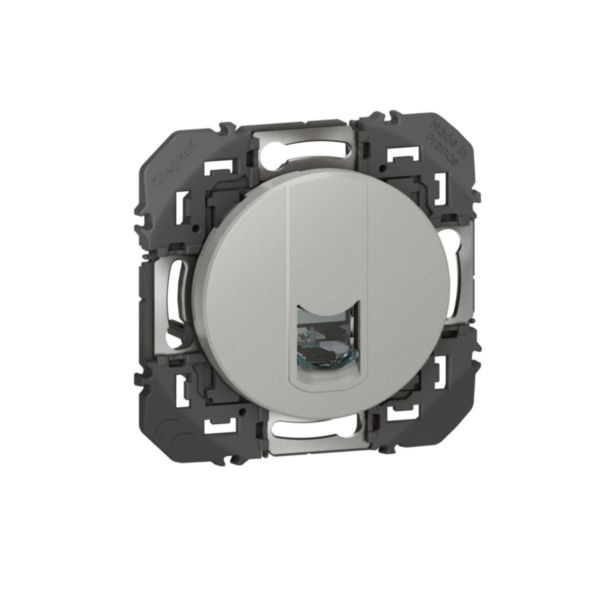

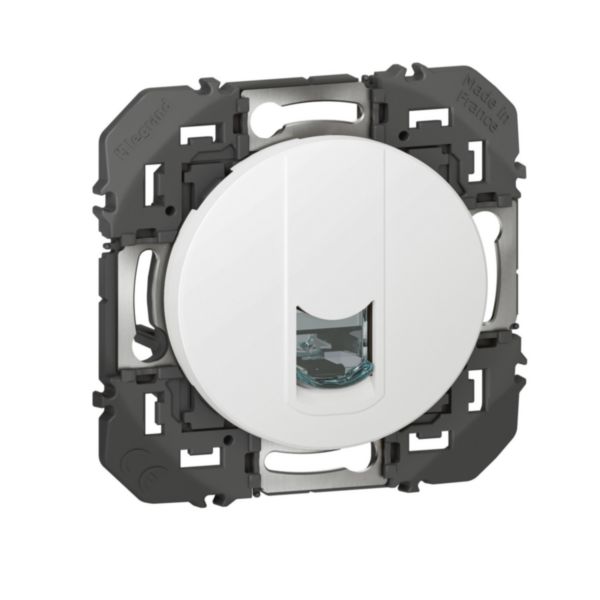

Vous trouverez des couleurs de prises RJ 45 dans toutes les gammes d'interrupteurs et prises : Céliane, mais aussi Mosaic, Altège, Plexo,...
Par défaut, les prises sont prévues pour être encastrées : discrète et esthétique, cette installation nécessite de dissimuler le mécanisme dans le mur. Mais pour éviter de faire des trous dans les parois et pour simplifier l’installation de vos prises, vous pouvez vous équiper d’un cadre pour pose en saillie.
Les prises RJ 45 pouvant transporter tous les types de signaux multimédias sont généralement de catégorie 6 FTP (ou cat. 6A FTP). Attention, pour répondre aux exigences de l'Arrêté du 3 août 2016 sur le réseaux de communication du logement, les prises de communication dans les constructions neuves doivent être au minimum de type RJ 45 catégorie 6 blindée (cat. 6 STP).
Comment raccorder une prise RJ 45 ?
Prérequis : relier la prise au coffret de communication
Chaque prise doit être reliée au coffret de communication par un câble dédié : on parle de câblage en étoile, à partir du coffret vers les prises RJ 45. Vous devez vous équiper de câbles blindés dédiés à cet usage (cuivre 4 paires torsadées). Selon la prise RJ 45 et le coffret de communication choisi :
- soit minimum Grade 2 TV (1 paire avec écran de blindage),
- soit Grade 3 TV (4 paires avec écrans de blindage).
Raccorder la prise : procédé
Pour installer une prise RJ 45 sur la sortie d’un câble 4 paires :
- tirez le câble et sectionnez la gaine de protection sur 5 cm environ ;
- faites passer le câble dans la prise et disposez chaque paire de fils en suivant le code couleur ;
- détorsadez les paires ;
- placez les fils dans les encoches ;
- replacez le dispositif de connexion.
VOIR LE TUTORIEL EN VIDEO
Faire appel à un électricien
Vous cherchez un électricien pour installer vos prises RJ 45 ou pour mettre en place un réseau de communication conforme à la norme NF C 15-100 ? Consultez notre site de mise en contact entre particuliers et électriciens recommandés.
