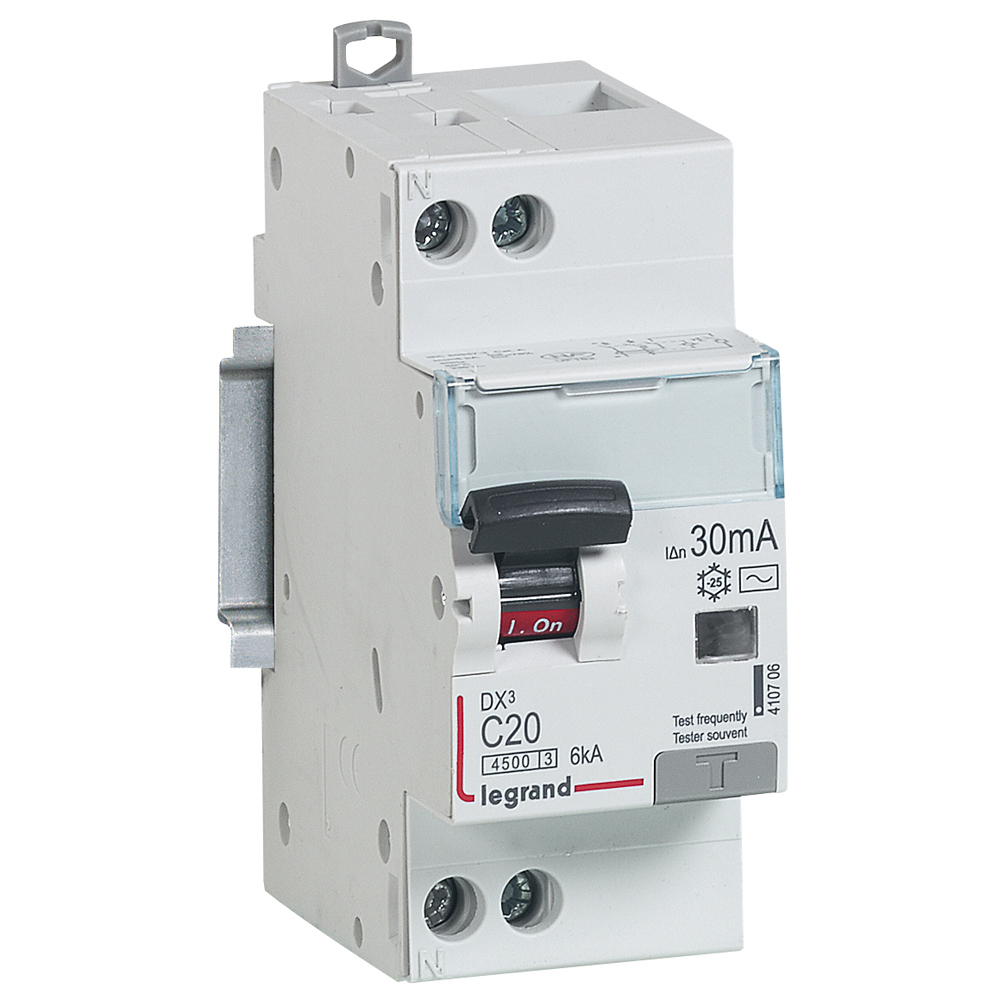

Disjoncteur différentiel Phase + Neutre - type AC - 30mA - 20A - 2 modules
DX³
Ref. 0 928 33
DX³, disjoncteur différentiel pour la commande, la protection, le sectionnement des circuits électriques, la protection des personnes et la protection des installations contre les défauts d’isolement
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
Garantie légale 2 ans, à exercer pour un consommateur auprès de l'enseigne ou du site marchand auprès duquel il a acheté le produit.
Caractéristiques produit
- A installer dans le tableau électrique
- Visualisation immédiate du défaut
- Réarmement facile une fois le défaut éliminé
- Accepte le passage du peigne d'alimentation
- Arrivée haute et sortie basse par bornes à vis - 30mA Type-AC : détecte les défauts à composante alternative
Vous êtes professionnel ? Consulter la fiche pro
Documentation et conseils de pose
Notice du produit
Schéma de câblage
Caractéristiques techniques
- Marque Legrand
- EAN/Gencode 3245060928339
- Nombre de pôle(s) 2
- Nombre de pôles protégés 1
- Tension 230 V
- Calibre 20 A
- Sensibilité / courant de défaut nominal (IΔn) 0.03 A
- Type de différentiel AC
- Classe de limitation d'énergie (I²t) 3
- Pouvoir de coupure assigné selon EN 61009 4.5 kA
- Pouvoir de coupure nominal selon EN 61009-1 (Icn) 4.5 kA
- Tenue au courant de choc 0.25 kA
- Type de tension AC
- Fréquence 50 Hz
- Courbe C
- Pôle neutre sectionné simultanément Oui
- Avec dispositif de verrouillage Oui
- Degré de pollution 2
- Température ambiante en fonctionnement -25-70 °C
- Largeur en nombre de modules 2
- Profondeur d'encastrement 60.9 mm
- Montage encastré Oui
- Immunisé contre déclenchements intempestifs Non
- Classe de protection (IP) IP20
- Section de raccordement cable rigide 0.75-16 mm²
- Section de raccordement cable souple 0.75-10 mm²
- Largeur 35.6 mm
- Hauteur 88.9 mm
- Profondeur 77.6 mm
- Résistance aux chocs (IK) IK02
- Temperature de stockage -40-70 °C
- Tension nominale (Un) 180-250 V
- Sens de l'alimentation électrique Par le haut ou le bas
- Indication de repérage des bornes de raccordement Oui
- Conforme aux tests de mise en service (1000V) Oui
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- Type de connexion Borne à vis
- Type de connexion Peigne et câble
- Avec zone de texte/surface d'inscription Oui
- Mode de pose Rail DIN
