Comment installer un interrupteur 3 voies ?
L’interrupteur électrique 3 voies est une solution de commande d’éclairage qui permet d'allumer ou d’éteindre une source lumineuse depuis deux endroits différents d'une pièce (couloir, cuisine ouverte, chambre, etc.).
Ce type de branchement, aussi appelé va-et-vient, implique le raccordement de deux interrupteurs électriques entre eux grâce à des fils électriques que l’on appelle des "navettes", qui viennent compléter le branchement de la phase d’un côté et du retour lampe de l’autre.
Voici comment brancher un interrupteur électrique avec 3 fils.
Brancher le premier interrupteur
Le premier interrupteur est relié au tableau électrique par un circuit protégé grâce à un disjoncteur d’une intensité de 16 A maximum et des conducteurs de section 1.5 mm² minimum. Abaissez la commande du disjoncteur et vérifiez l’absence de tension à sa sortie avant toute intervention sur le circuit :
- le fil de phase, généralement rouge (voir les différentes couleurs utilisées), vient se raccorder sur la borne L de l’interrupteur
- il faut ensuite brancher les deux fils navette (d’une couleur différente de la phase) qui vont assurer la transmission de l’information entre les deux interrupteurs
Raccorder le deuxième interrupteur
Le deuxième interrupteur est relié directement au luminaire :
- le retour lampe, un fil électrique violet, vient se raccorder sur la borne L de l’interrupteur
- les deux navettes viennent quant à elles se brancher sur les deux retours de l’interrupteur
Il ne vous reste plus qu’à fixer les interrupteurs au mur et à poser les plaques de finition pour bénéficier du confort de votre nouveau va-et-vient.
A quelle hauteur poser un interrupteur ?
Qu’il s’agisse d’une commande de volet roulant, de VMC ou encore d’un interrupteur va-et-vient pour les luminaires, la hauteur de pose est codifiée par la norme NF C 15-100.
En effet, afin de garantir une accessibilité des commandes électriques à tous, la norme impose que l’interrupteur puisse être actionné par une personne aussi bien en position debout qu’en position assise. La hauteur de pose de l’interrupteur à partir du sol doit être comprise entre 90 et 130 cm.
Pour un va-et-vient posé dans les règles de l’art
L’installation d’un va-et-vient n’est pas si simple que ça, surtout s’il faut créer le circuit complet et le relier à un disjoncteur dans le tableau électrique. Nos électriciens certifiés sont des experts de l’installation électrique, en vous adressant à un professionnel, vous bénéficierez de précieux conseils et vous aurez la garantie d’une installation électrique respectueuse de la norme.
Questions fréquentes
Que choisir entre un interrupteur ou un va-et-vient ?
Vous vous demandez comment faire le bon choix entre un interrupteur ou un interrupteur va-et-vient ? Pour répondre à cette question, il est d’abord nécessaire de comprendre que les deux produits n’ont pas la même utilité. Et que votre choix dépend en réalité du type de circuit que... En savoir plus
Comment brancher un interrupteur va-et-vient dans une pièce ?
Un interrupteur va-et-vient permet de contrôler un circuit d'éclairage dans une pièce par un seul point de commande. Si vous avez besoin de deux points de commande pour piloter un même circuit d'éclairage, vous devez dans ce cas installer deux interrupteurs va-et-vient.
Découvrez... En savoir plus
Comment fonctionne un interrupteur va-et-vient ?
Pour faire fonctionner un interrupteur va-et-vient, il est nécessaire d’installer au préalable 2 interrupteurs reliés ensemble par deux fils navettes. Le premier interrupteur doit être branché sur la borne L et les 2 fils navettes sur les bornes 1 et 2. Les fils navettes arrivent sur... En savoir plus
Comment changer un interrupteur va-et-vient ?
Très pratique, l’interrupteur va-et-vient permet d’allumer ou d’éteindre un éclairage depuis deux endroits différents d’une pièce. Il est généralement placé aux entrées-sorties d’une pièce traversante, ou à l’entrée et près du lit dans la chambre à coucher. Le... En savoir plus
Comment remplacer un interrupteur va-et-vient étanche ?

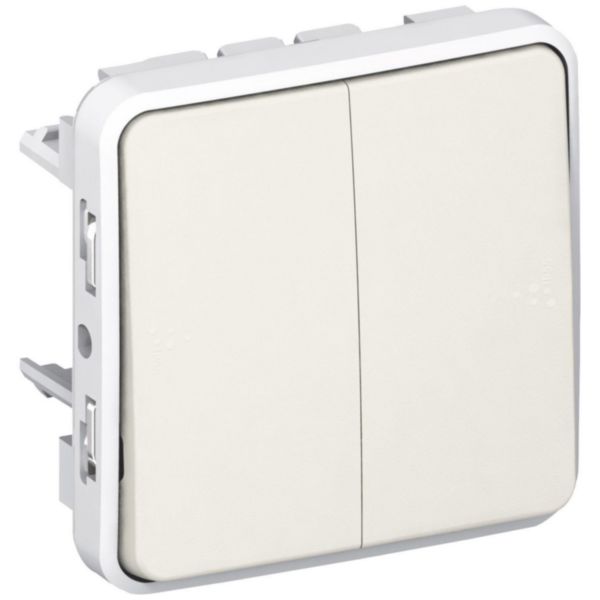

Vous souhaitez remplacer votre interrupteur va-et-vient étanche ? Nous vous proposons l’interrupteur va-et-vient étanche et robuste Plexo. Avec son design contemporain et ses 4 finitions (Anthracite, Gris, Blanc et Sable), le va-et-vient Plexo étanche est idéal pour votre extérieur comme... En savoir plus
