Comment remplacer un interrupteur va-et-vient ?
Pour remplacer votre interrupteur défectueux ou pour tout simplement renouveler votre déco, suivez pas à pas les étapes ci-dessous.
Avant toute chose, voici un récapitulatif pour bien identifier les différentes couleurs de fils électriques :
- fil rouge, violet ou marron : la Phase
- fil orange : la navette
- fil bleu : le Neutre
- fil bicolore jaune et vert : la Terre
Matériel à préparer
Munissez-vous :

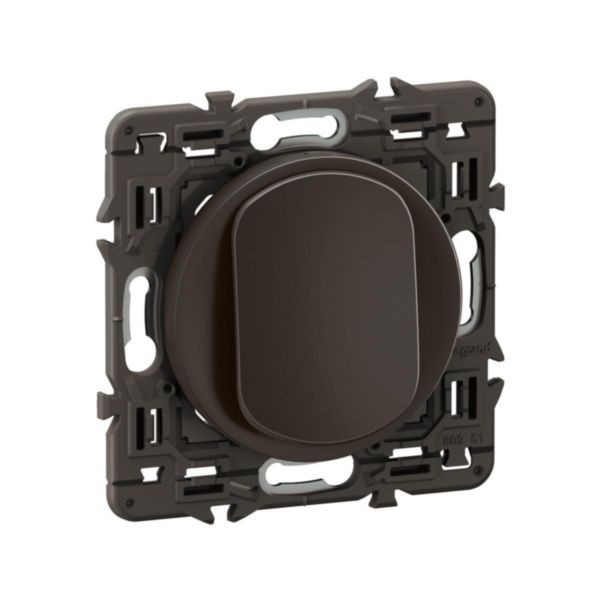

- de votre nouvel interrupteur
- d’une plaque de finition
- d’un tournevis plat
- d’un tournevis cruciforme
- d’une pince coupante
- d’une pince à dénuder
Précaution essentielle pour votre sécurité
Veillez à toujours couper le courant du disjoncteur général pour toute intervention sur votre installation électrique.
Vérifiez l’absence de tension à sa sortie.
Pensez si possible à consigner le disjoncteur avec un cadenas pour éviter toute remise de courant par une tierce personne.
Démonter l’ancien interrupteur
Pour retirer la plaque de votre ancien interrupteur, insérez votre tournevis plat dans l’encoche prévue sur un côté de la plaque puis faites levier, puis :
- enlevez la plaque.
- dévissez ensuite le support.
- sortez l’interrupteur de sa boîte d’encastrement et repérez les différents fils raccordés.
Raccorder un interrupteur simple
Pour un interrupteur à simple allumage, seules la Phase d’alimentation (ici, fil rouge) et la Phase coupée reliée à la lampe (ici, fil violet), alimentent l’interrupteur.
Coupez à l’aide de la pince coupante les fils reliés à votre ancien interrupteur.
Dénudez le gainage de chaque fil avec la pince à dénuder sur environ 12mm.
Raccordez ensuite le fil de Phase à la borne L puis le fil de Phase coupée à la borne 1 du nouvel interrupteur.
Raccorder un interrupteur va-et-vient
Les interrupteurs va-et-vient permettent de commander un même éclairage à plusieurs endroits. Il y a donc aux moins 2 interrupteurs pour constituer un circuit va-et-vient.
Ces interrupteurs sont reliés entre eux par des navettes (ici, fils oranges).
Identifiez dans un premier temps la navette 1 et la navette 2.
Coupez à l’aide de la pince coupante les fils reliés à votre ancien interrupteur.
Dénudez le gainage de chaque fil avec la pince à dénuder sur environ 12mm.
Raccordez la Phase ou la phase coupée à la borne L et les navettes sur les bornes 1 et 2 du nouvel interrupteur.
Monter le nouvel interrupteur
Enfoncez votre nouvel interrupteur dans la boîte d’encastrement.
Fixez le support à la boîte sur les côtés avec les 2 vis ou à l'aide des griffes fournies.
Montez ensuite votre plaque de finition en la clipsant sur le support
Norme sur l’installation d’un interrupteur
Si vous projetez de rénover votre logement, profitez de votre intervention pour vérifier si l’installation de votre interrupteur respecte les réglementations imposées par la norme NF C 15-100.
En effet, votre interrupteur doit être installé à proximité des accès et entre 0,90m et 1,30m du sol fini.
Je consulte un professionnel
Si nous n’avez aucune notion en électricité, ne prenez aucun risque et faites appel à l’un de nos électriciens certifiés pour remplacer votre interrupteur en toute sécurité.
Questions fréquentes
Comment changer un interrupteur ?
Avant de procéder au changement d’un interrupteur, la première chose à faire est de couper l’alimentation au disjoncteur général et de s’assurer de l’absence de tension à sa sortie. Procédez dans cet ordre : la plaque de finition qui entoure l’interrupteur est amovible :... En savoir plus
Comment changer un interrupteur va-et-vient ?
Très pratique, l’interrupteur va-et-vient permet d’allumer ou d’éteindre un éclairage depuis deux endroits différents d’une pièce. Il est généralement placé aux entrées-sorties d’une pièce traversante, ou à l’entrée et près du lit dans la chambre à coucher. Le... En savoir plus
À quelle hauteur est-il recommandé de placer les interrupteurs ?
Vous envisagez de (re)faire votre installation électrique et d’installer/changer vos interrupteurs ? Avant de démarrer, vous devez prendre en compte les recommandations formulées dans la norme NF C 15-100 en ce qui concerne la hauteur réglementaire des interrupteurs.
La norme NF C... En savoir plus
Que faire quand un interrupteur fait sauter le courant ?
Si le courant saute sans cesse chez vous à cause d’un interrupteur, c’est qu’il y a un défaut dans votre installation : soit il y a un court-circuit, soit votre interrupteur est hors d’usage. Dans un 1er temps, nous vous invitons à tester votre lampe ! Retirez votre lampe du... En savoir plus
