Raccorder des prises Céliane entre elles avec le peigne Céliane Rapido

Matériel utilisé

Pour raccorder 3 prises Céliane entre elles, vous aurez besoin de :

• 2 peignes Céliane Rapido
• 2 prises 2P+T Céliane Surface Confort
• 1 prise Céliane USB Power Delivery 20W 2 type-C
• fils électriques 2,5 millimètres carrés
• 1 boîte d’encastrement 3 postes
• 1 support Batibox 3 postes
• 2 enjoliveurs pour prises Céliane Surface Confort
• 1 enjoliveur pour prise Céliane USB Power Delivery 2 Type-C
• 1 plaque de finition 3 postes


Étape 1 : Préparer l’installation

Pensez à couper le courant au disjoncteur général et à vérifier l’absence de tension à sa sortie pour sécuriser l’installation.

Consignez votre disjoncteur à l’aide d’un cadenas spécifique pour éviter qu’une personne du logement remette le courant pendant votre installation.


Étape 2 : Raccorder les prises entre elles

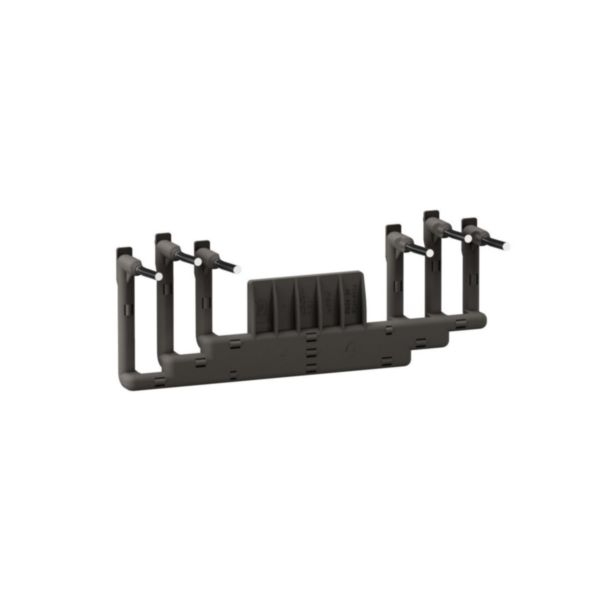

• raccordez un peigne Rapido aux 2 premières prises à l’aide des repères situés au dos de la prise du milieu
• montez le peigne dans les bornes à droite pour la première prise, à gauche pour la deuxième

L’entraxe de 71 mm doit être respecté.

• raccordez l’autre peigne avec les repères qui figurent sur la troisième prise
• à la fin du raccordement des prises, raccordez les fils d’alimentation


Étape 3 : Finaliser l’installation

• montez le tout dans la boîte d’encastrement
• montez les enjoliveurs sur les prises
• clipsez la plaque de finition 3 postes Céliane
