Comment remplacer un interrupteur va-et-vient étanche ?

Mettre l’installation en sécurité avant tout

Avant toute manipulation sur un produit électrique à remplacer, il est impératif de couper l’alimentation électrique de l’installation au disjoncteur général, puis de vérifier que l’installation électrique, dont le circuit concerné par les travaux, est bien hors-tension.
Le remplacement d’un interrupteur va-et-vient étanche doit être réalisé dans le respect de la norme NF C 15-100.


Démonter l’interrupteur existant

Maintenant que votre installation électrique est hors-tension, vous pouvez démonter l’interrupteur étanche à remplacer.
Pour cela vous devez ouvrir l’interrupteur, puis retirer les fils en les repérant.
S’il s’agit d’un interrupteur simple, vous devez repérer les fils de phase et de retour lampe.
S’il s’agit d’un interrupteur va-et-vient, vous devez repérer le fil de phase et les 2 fils navettes.
Vous pourrez ensuite finir de démonter l’interrupteur va-et-vient à remplacer.


Installer l’interrupteur Plexo en apparent

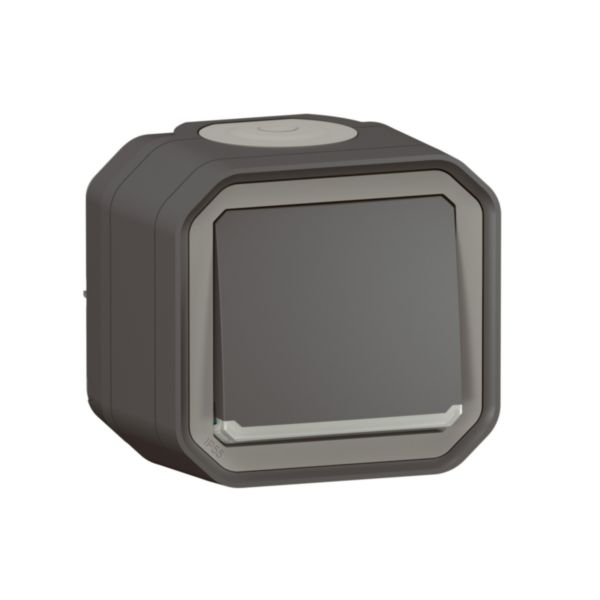

Pour remplacer l’interrupteur va-et-vient étanche par l’interrupteur va-et-vient étanche Plexo en apparent, vous devez :

• fixer la platine au mur
• câbler l’interrupteur :
  • dans le cas d’un interrupteur simple : le fil de phase sur la borne L, et le fil de retour lampe sur la borne 1
  • dans le cas d’un interrupteur va-et-vient : le fil de phase sur la borne L, un des fils navette sur la borne 1 et l’autre fil navette sur la borne 2
• clipser le mécanisme Plexo sur la platine
• refermer le boîtier étanche Plexo et fixer sa façade avec les 4 ¼ de tour


Installer l’interrupteur Plexo en encastré

Pour remplacer l’interrupteur va-et-vient étanche par l’interrupteur va-et-vient étanche Plexo en encastré, vous devez :

• câbler l’interrupteur :
  • dans le cas d’un interrupteur simple : le fil de phase sur la borne L, et le fil de retour lampe sur la borne 1
  • dans le cas d’un interrupteur va-et-vient : le fil de phase sur la borne L, un des fils navette sur la borne 1 et l’autre fil navette sur la borne 2
• clipser le mécanisme Plexo sur le support
• visser le support étanche Plexo sur la boite d’encastrement et fixer sa façade avec les 4 ¼ de tour


Installation terminée

Vous pouvez maintenant remettre le courant au niveau du disjoncteur général et utiliser votre circuit d’éclairage extérieur.
Votre interrupteur va-et-vient a été remplacé avec succès par un interrupteur va-et-vient étanche Plexo !
