Comment installer un variateur de lumière ?
Un variateur de lumière ou écovariateur permet de régler l'intensité lumineuse dans une pièce, et de faire des économies d'énergie.

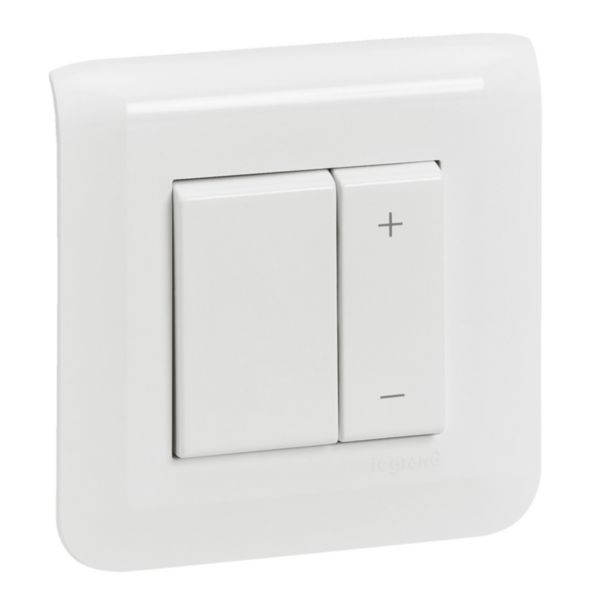

Un interrupteur tel que le variateur toutes lampes Céliane se pose de la même façon qu'un interrupteur standard, sur un mur ou une cloison. Il peut remplacer l'interrupteur ou le variateur que vous avez déjà. Voici ci-dessous les 5 étapes pour installer un variateur de lumière.
Coupez d'abord le courant de l'installation
Pour votre sécurité, commencez par couper le courant électrique au niveau de votre tableau électrique, via le disjoncteur général. Cela coupera le courant dans toute l'installation électrique de votre logement.
Puis actionnez l'interrupteur : la lumière ne doit pas s'allumer si le courant est vraiment coupé !
Étape 1 : Démontez l'interrupteur en place
Vous aurez besoin d'un tournevis plat et d'un cruciforme. Sur l'interrupteur ou variateur en place :
- retirez la plaque de finition
- dévissez les vis intérieures de fixation du mécanisme
- sortez le mécanisme du boîtier
Étape 2 : Retirez les fils électriques
- dévissez les vis de fixation des 2 fils électriques
- enlevez le mécanisme de l'ancien interrupteur ou variateur
Étape 3 : Raccordez les fils au nouveau variateur
Vous devrez raccorder les fils électriques au mécanisme du variateur en tenant compte des symboles qui s'y trouvent imprimés :
- le symbole L correspond au fil de phase, de couleur rouge
- le symbole barré Phase est celui qui se raccorde à la lampe via un fil violet, orange ou noir
- vissez les fils électriques aux contacteurs correspondants
Étape 4 : Installez l'écovariateur dans le boîtier
- insérez le mécanisme du variateur dans le boîtier mural
- vérifiez que le bouton du variateur est bien aligné verticalement (éventuellement avec un niveau à bulle)
- vissez le mécanisme dans le boîtier mural
Étape 5 : Montez la plaque de finition... et allumez !
- insérez la plaque de finition sur le mécanisme
- remettez le courant dans l'installation
- allumez votre lampe et choisissez l'ambiance lumineuse qui vous convient !
Le tutoriel vidéo ci-dessous reprend l'ensemble des étapes pour vous guider pas à pas dans l'installation d'un variateur de lumière.
Tuto vidéo
Explorez le logiciel par module
- J’installe un variateur de lumière
- J'installe un interrupteur de volets roulants Céliane Legrand
- Ecovariateur Legrand : réglage des seuils mini et maxi d'éclairement du variateur lampes LED
Choisissez vos interrupteurs
Pour choisir vos interrupteurs pour votre installation électrique, découvrez le guide de choix. Ce guide dédié vous donnera toutes les informations nécessaires pour vous aider à faire le bon choix.
Questions fréquentes
Comment installer un variateur de lumière ?
Un variateur de lumière ou écovariateur permet de régler l'intensité lumineuse dans une pièce, et de faire des économies d'énergie. Un interrupteur tel que le variateur toutes lampes Céliane se pose de la même façon qu'un interrupteur standard, sur un mur ou une cloison. Il peut... En savoir plus
Que choisir entre un interrupteur ou un variateur de lumière ?
Pour commander l'éclairage de l'une des pièces de votre logement, vous hésitez entre un interrupteur mural classique et un variateur de lumière (ou écovariateur). Sachez qu'un variateur de lumière a un double intérêt, car il permet de : créer une ambiance lumineuse agréable... En savoir plus
Quels types d'ampoules utiliser avec un interrupteur variateur ?
L’interrupteur variateur permet à la fois d’adapter le niveau de lumière pour un meilleur confort visuel (ambiance tamisée) et de réaliser des économies d’énergie (consommation optimisée). Les interrupteurs variateurs sont compatibles avec toutes les lampes dimmable*. Il est... En savoir plus
Mon logement est équipé d'interrupteurs poussoirs variateurs, puis-je les utiliser avec un télérupteur connecté pour contrôler mon éclairage ?
Non, le télérupteur connecté ne prend pas en charge les interrupteurs poussoirs à fonction variateur. En savoir plus
Mon écovariateur toutes charges 2 fils ne fonctionne pas correctement, que dois-je faire ?
Vérifiez tout d’abord que l'ampoule que vous avez choisie (halogène, LED, fluo compacte...) est bien « dimmable », c'est à dire compatible avec un variateur. Si c’est le cas et que le variateur ne fonctionne pas convenablement, il faut procéder à des réglages à l'aide de la... En savoir plus
Où peut-on obtenir des informations sur les interrupteurs et prises électriques Legrand ?
Legrand vous propose plusieurs gammes d'interrupteurs et de prises électriques pour répondre à tous vos besoins : des finitions variées (couleurs, matières...) pour s'accorder à votre déco, des fonctions simples aux plus ergonomiques (prise USB, interrupteur automatique,...) ou encore des... En savoir plus
Qu'est-ce qu'un interrupteur temporisé ?
L’interrupteur temporisé contrôle la durée de fonctionnement de toutes sortes d'appareils électriques : lampe, radiateur, ventilateur… Il fonctionne comme une minuterie : vous appuyez sur le bouton de l'interrupteur mural et l’appareil restera allumé quelques minutes avant de... En savoir plus
Qu'est-ce qu'un interrupteur minuterie et comment s'en servir ?
L'interrupteur minuterie est un point de commande unique qui permet d’allumer une source d’éclairage, à l’aide d’une simple pression sur le bouton.
Mais il a une particularité : la lumière s’allume pour une durée limitée. Une fois le délai prédéfini écoulé, le circuit... En savoir plus
Qu'est-ce qu'un interrupteur poussoir (ou à bouton poussoir) ?
Le poussoir, aussi appelé bouton poussoir, ressemble à s'y méprendre à un interrupteur classique. À ceci près que son bouton revient toujours à la même position après avoir été actionné. En savoir plus
Qu'est-ce qu'un interrupteur bipolaire et dans quel(s) cas l'installer ?
Contrairement à un interrupteur unipolaire, un interrupteur bipolaire agit simultanément sur les deux fils conducteurs (la phase et le neutre) pour une sécurité optimale en coupant complètement le champ électromagnétique. En raison de ses avantages, un interrupteur bipolaire peut être... En savoir plus
