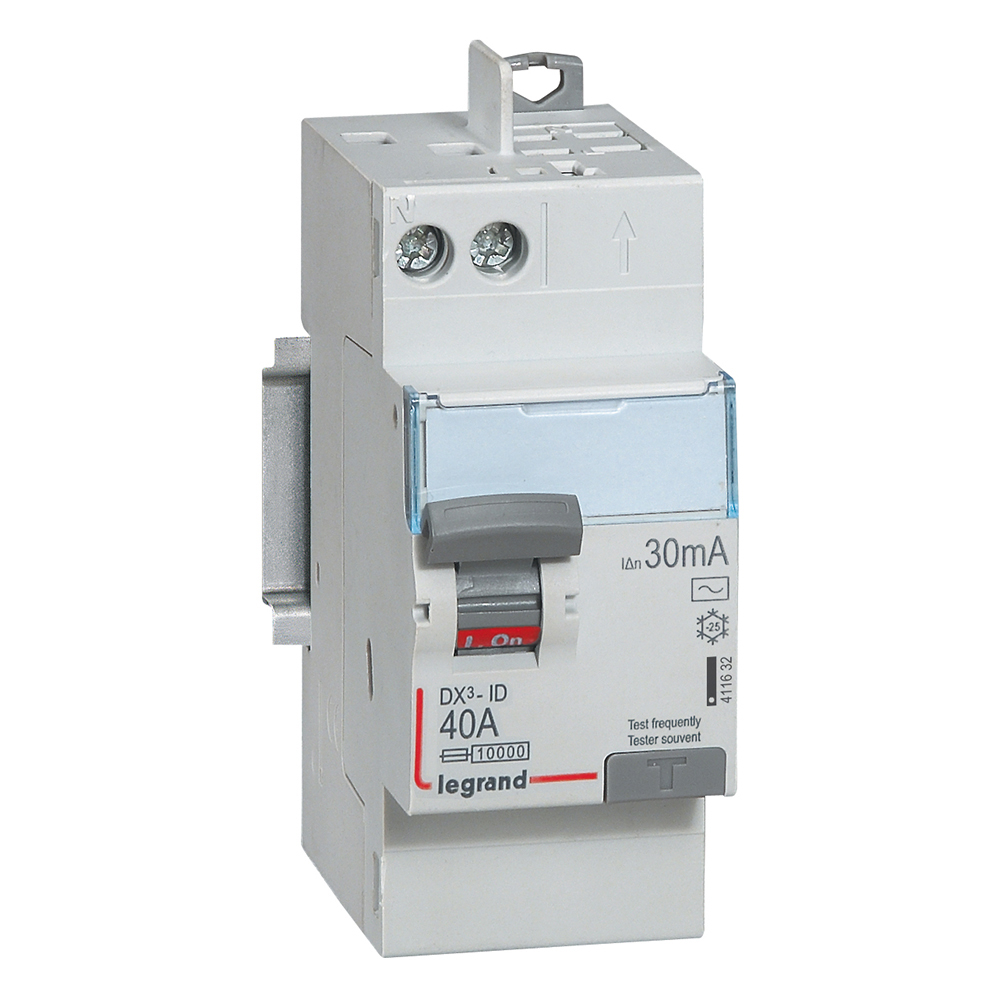

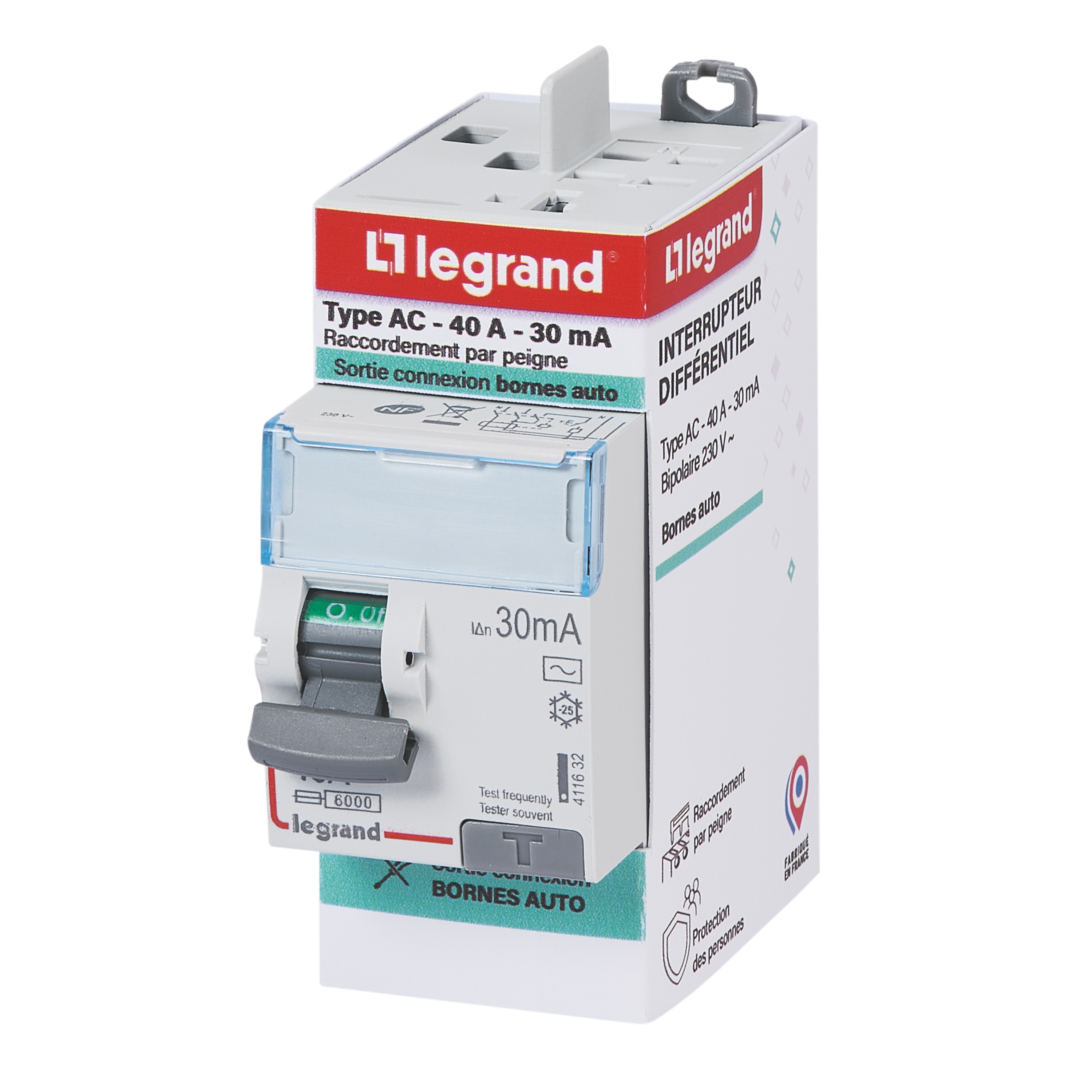

Interrupteur différentiel bipolaire - Type AC 30mA arrivée haut/départ haut par bornes automatiques 40A
DX³-ID
Ref. 0 928 96
DX³-ID interrupteur différentiel, détecte les fuites de courant dues à des défauts d'isolement coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
Garantie légale 2 ans, à exercer pour un consommateur auprès de l'enseigne ou du site marchand auprès duquel il a acheté le produit.
Caractéristiques produit
- La norme NF C 15-100 impose que tous les circuits du logement soient protégés par un interrupteur différentiel de sensibilité 30mA
- Visualisation immédiate du défaut
- Réarmement facile une fois le défaut éliminé
- Type-AC : pour protéger la plupart des circuits sauf les circuits plaque de cuisson, lave-linge et prise de recharge véhicule électrique
- Arrivée haute par bornes à vis et sortie haute par bornes auto - Accepte le passage du peigne d'alimentation - Sensibilité : 30mA
Les installation
Pour installation monophasée
Vous êtes professionnel ? Consulter la fiche pro
Documentation et conseils de pose
Notice du produit
Schéma de câblage
- Installer un interrupteur différentiel Legrand dans son tableau électrique
- Interrupteur différentiel Legrand : comment tester la sécurité de votre installation électrique ?
Caractéristiques techniques
- Marque Legrand
- EAN/Gencode 3245060928964
- Nombre de pôle(s) 2
- Tension 230 V
- Calibre 40 A
- Sensibilité / courant de défaut nominal (IΔn) 0.03 A
- Tension d'isolement assignée (Ui) 250 V
- Tension assignée de tenue aux chocs (Uimp) 4 kV
- Mode de pose Rail DIN
- Type de différentiel AC
- Sélectif Non
- Type retardé de courte durée Non
- Résistance de court-circuit (Icw) 10 kA
- Tenue au courant de choc 0.25 kA
- Type de tension AC
- Avec dispositif de verrouillage Oui
- Fréquence 50 Hz
- Produits auxiliaires associables Oui
- Classe de protection (IP) IP20
- Largeur en nombre de modules 2
- Profondeur d'encastrement 44 mm
- Température ambiante en fonctionnement -25-60 °C
- Degré de pollution 2
- Section de raccordement cable souple 0.75-10 mm²
- Section de raccordement cable rigide 0.75-16 mm²
- Numéro RAL (équivalent) 7035
- Antidéflagration Non
- Largeur 35.6 mm
- Hauteur 94.8 mm
- Profondeur 74 mm
- Résistance aux chocs (IK) IK04
- Temperature de stockage -40-70 °C
- Tension nominale (Un) 180-250 V
- Sens de l'alimentation électrique Par le haut
- Indication de repérage des bornes de raccordement Non
- Conforme aux tests de mise en service (1000V) Oui
- Couleur Gris
- Sans halogène Oui
- Type de connexion Borne automatique
- Type de connexion Peigne et câble
- Avec zone de texte/surface d'inscription Oui
Normes et réglementations
PEP Profil Environnemental Produit
Environnement et recyclage
Questions fréquentes
Interrupteurs et prises
Quel interrupteur différentiel choisir pour protéger votre domicile ?
Un interrupteur différentiel permet de protéger les occupants de votre domicile contre les risques d’électrisation. Mais savez-vous comment choisir les interrupteurs différentiels adéquats pour vos circuits électriques ? Voyons ensemble quelle est l’utilité d’un interrupteur... En savoir plus
Combien faut-il mettre d'interrupteurs différentiels dans une maison ?
Les interrupteurs différentiels ont un but précis : protéger les occupants de la maison contre les chocs électriques. C’est pourquoi ils doivent être installés dans le tableau électrique. La norme NF C 15-100 nous donne des indications précises pour savoir combien sont nécessaires.
Quel interrupteur différentiel choisir pour son tableau électrique ?
Le but d’un interrupteur différentiel est de protéger les occupants du logement contre les risques électriques. Il se pose directement dans le tableau électrique, entre le disjoncteur général et les disjoncteurs divisionnaires. Voici un guide pour bien choisir vos interrupteurs... En savoir plus
Comment doit-on brancher un interrupteur différentiel de 30 mA ?
La norme N FC 15-100 préconise l’installation d’au moins deux interrupteurs différentiels de 30mA dans tout logement, afin de sécuriser l’installation électrique. Mais qu’est-ce qu’un interrupteur différentiel 30mA ? Et comment effectuer son installation ?
Deux interrupteurs... En savoir plus
Quel interrupteur différentiel choisir pour un chauffage électrique ?
Au moment de choisir votre interrupteur différentiel pour protéger le circuit associer à votre chauffage électrique, vous vous demandez lequel est le mieux adapté. Faut-il opter pour un différentiel de type AC ? Ou de type A ? Sous quel interrupteur différentiel raccorder les circuits... En savoir plus
Quel est le rôle du différentiel ?
Souvent confondu avec le disjoncteur différentiel, l'interrupteur différentiel permet de protéger les occupants d'une habitation contre les chocs électriques généralement dus à l'existence d'un courant de fuite. Il protège par exemple les personnes d’une électrisation due à une prise... En savoir plus
Qu’est-ce qu’un interrupteur différentiel ?
Un interrupteur différentiel est un composant du tableau électrique de votre logement qui permet de protéger les personnes en cas de fuite de courant. Indispensable, il vient compléter l’installation électrique et l'action des disjoncteurs, qui protègent quant à eux les appareils... En savoir plus
Quel est le rôle d’un interrupteur différentiel ?
Vous vous interrogez sur le rôle d’un interrupteur différentiel ?
Un interrupteur différentiel, placé en amont des circuits d’un tableau électrique, protège les personnes dans leur logement. Tandis que les disjoncteurs font office de protection des biens du logement, les... En savoir plus
Comment reconnaître un interrupteur bipolaire ?
Comparons tout d’abord l’interrupteur unipolaire avec l’interrupteur bipolaire.
Le premier correspond à l’interrupteur dit standard, installé dans tous les logements. Lorsqu’il est actionné, seul le circuit de Phase est commuté.
Le second, quant à lui, commute 2 pôles du... En savoir plus
Norme NF C 15-100
Quelle est la norme NF C 15-100 pour la cuisine ?
Les obligations qui touchent à la sécurité et au bon fonctionnement de l’installation électrique sont réunies dans un même document, la norme NF C 15-100. La protection des personnes et des biens, le confort d’utilisation des équipements électriques et la prise en compte des... En savoir plus
Quelle norme NF C 15-100 télécharger ?
Il est légitime de se demander quelle norme NF C 15-100 télécharger, puisque la consultation de ces préconisations est indispensable avant toute intervention sur votre installation électrique. Il n’existe qu’une seule et unique norme NF C 15-100, et c’est la version la plus récente... En savoir plus
Disjoncteurs
Pourquoi un interrupteur différentiel disjoncte-t-il ?
Lorsqu’un interrupteur différentiel coupe l’alimentation d’un ou plusieurs circuits électriques, il ne disjoncte pas. La disjonction est une réaction propre aux disjoncteurs (qu’il s’agisse du disjoncteur général ou d’un disjoncteur divisionnaire). L’interrupteur... En savoir plus
Quel disjoncteur différentiel pour une machine à laver ?
Pour protéger le circuit électrique d’une machine à laver, il faut distinguer s'il s’agit d’un lave-linge ou d’un lave-vaisselle. Chacun des circuits dit "spécialisés" a des protections bien distinctes.
Nous allons vous expliquer comment les reconnaître. En savoir plus
Combien de disjoncteurs divisionnaires par interrupteur différentiel ?
La norme NF C 15-100 fixe à 8 le nombre maximum de disjoncteurs divisionnaires sous un même interrupteur différentiel. Elle impose aussi de respecter soit la règle de l’amont, soit la règle de l’aval. En savoir plus
Tableaux électriques
Combien d’interrupteurs différentiels dois-je mettre dans mon tableau électrique ?
Le nombre d’interrupteurs différentiels dans un tableau électrique est de 2 minimum (1 de type AC et 1 de type A) et sera conditionné par le nombre total de disjoncteurs divisionnaires et de leurs calibres à positionner dans votre tableau électrique. Ainsi plusieurs critères devront... En savoir plus
