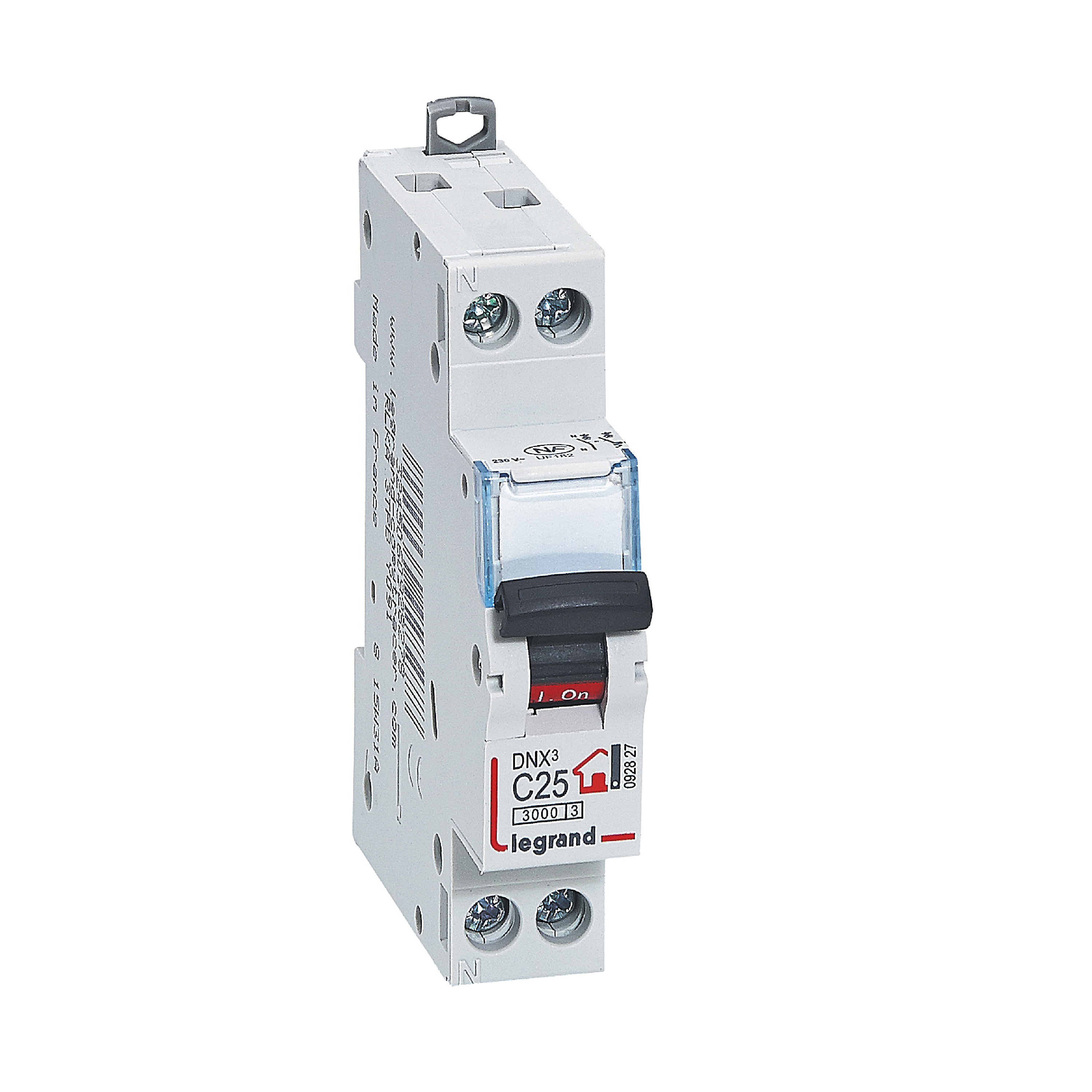

Disjoncteur Phase + Neutre - 25A - bornes à vis - 1 module
- Ref. 0 928 27
- DNX³
DNX³, disjoncteur Phase+Neutre permet de protéger les appareils de commandes contre les surtensions, à monter dans le tableau électrique, idéal pour les installations résidentielles
45,90 €
Prix conseillé TTC
éco-contribution incluse
Caractéristiques produit
- Pouvoir de coupure 3000A - Courbe C
- Visualisation immédiate du défaut par la position de la manette
- Pas de fusible à changer, il suffit de réarmer
- Arrivée haute et sortie basse par bornes à vis
- Accepte le passage du peigne d'alimentation
Information sur la gamme
Les disjoncteurs DNX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Ils permettent de répondre aux contraintes d'installation en résidentiel, avec un pouvoir de coupure de 3000A. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils acceptent le passage du peigne d'alimentation.
Documentation et conseils de pose
Notice du produit
Schéma de câblage
Caractéristiques techniques
- Marque LEGRAND
- EAN/Gencode 3245060928278
- Profondeur d'encastrement 60.9mm
- Caractéristique de déclenchement (type/courbe) C
- Nombre de pôles (total) 2
- Nombre de pôles protégés 1
- Calibre/courant nominal assigné (In) 25A
- Tension assignée (Ue) 230V
- Tension d'isolement assignée (Ui) 250V
- Tension assignée de tenue aux chocs (Uimp) 4kV
- Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) 3kA
- Type de tension AC
- Fréquence 50-60Hz
- Classe de limitation d'énergie (I²t) 3
- Montage encastré Oui
- Pôle neutre sectionné simultanément Oui
- Degré de pollution 2
- Produits auxiliaires associables Oui
- Largeur en nombre de modules 1
- Classe de protection (IP) IP20
- Température ambiante en fonctionnement -25-70°C
- Section de raccordement cable souple 0.75-10mm²
- Section de raccordement cable rigide 0.75-16mm²
- Antidéflagration Non
- Largeur 17.8mm
- Hauteur 94.8mm
- Profondeur 77.6mm
- Résistance aux chocs (IK) IK02
- Temperature de stockage -40-70°C
- Tension nominale (Un) 180-250V
- Sens de l'alimentation électrique Par le haut ou le bas
- Indication de repérage des bornes de raccordement Oui
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- Type de connexion Borne à vis
- Type de connexion Peigne et câble
- Avec zone de texte/surface d'inscription Oui
- Mode de pose Rail DIN
Engagement RSE & Respect des normes et réglementations
RSE Produit
10% de matière recyclée dans le produit
RSE Emballage
25% de matière recyclée dans l'emballage
Emballage non recyclable
Certificats et agréments
Recyclage et fin de vie
