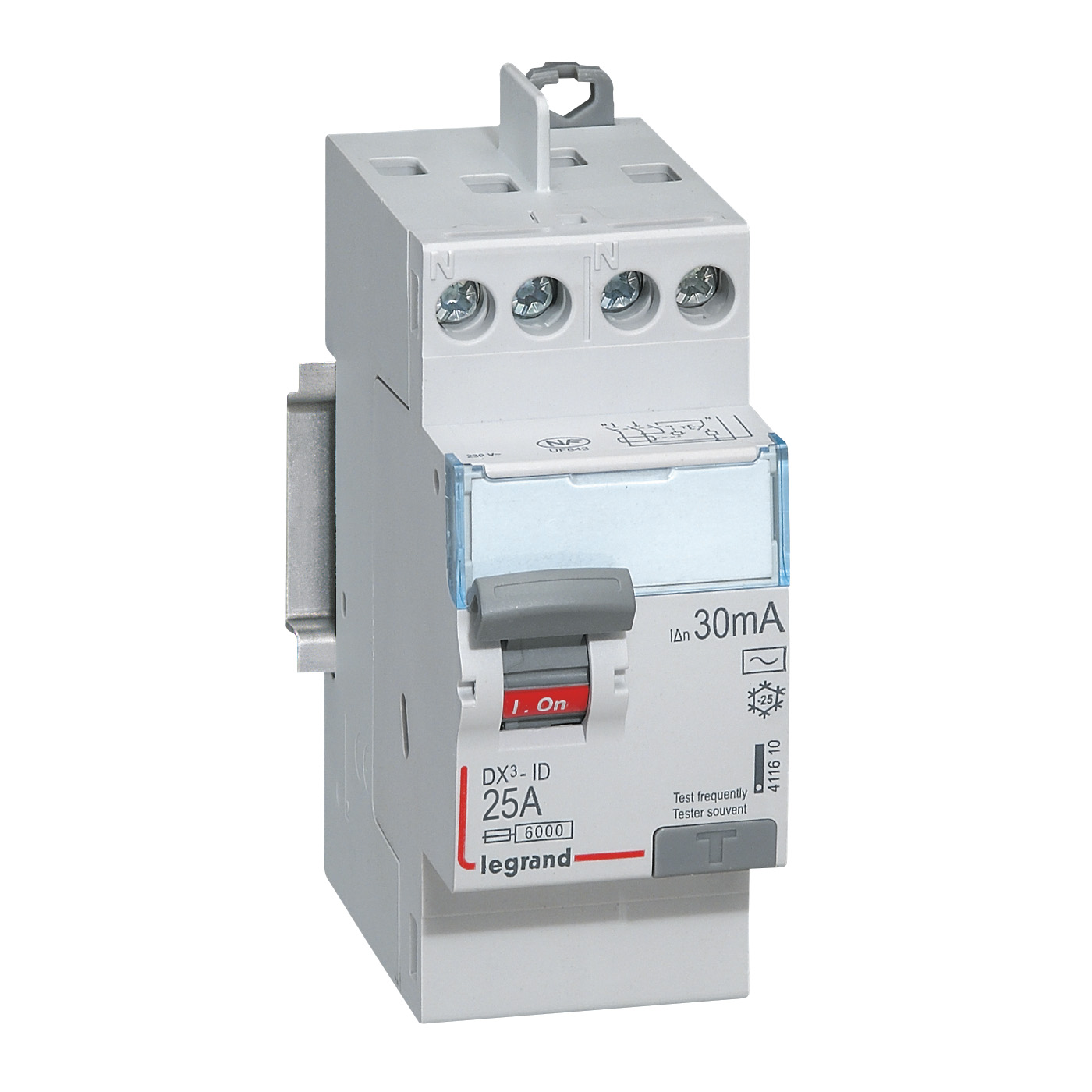

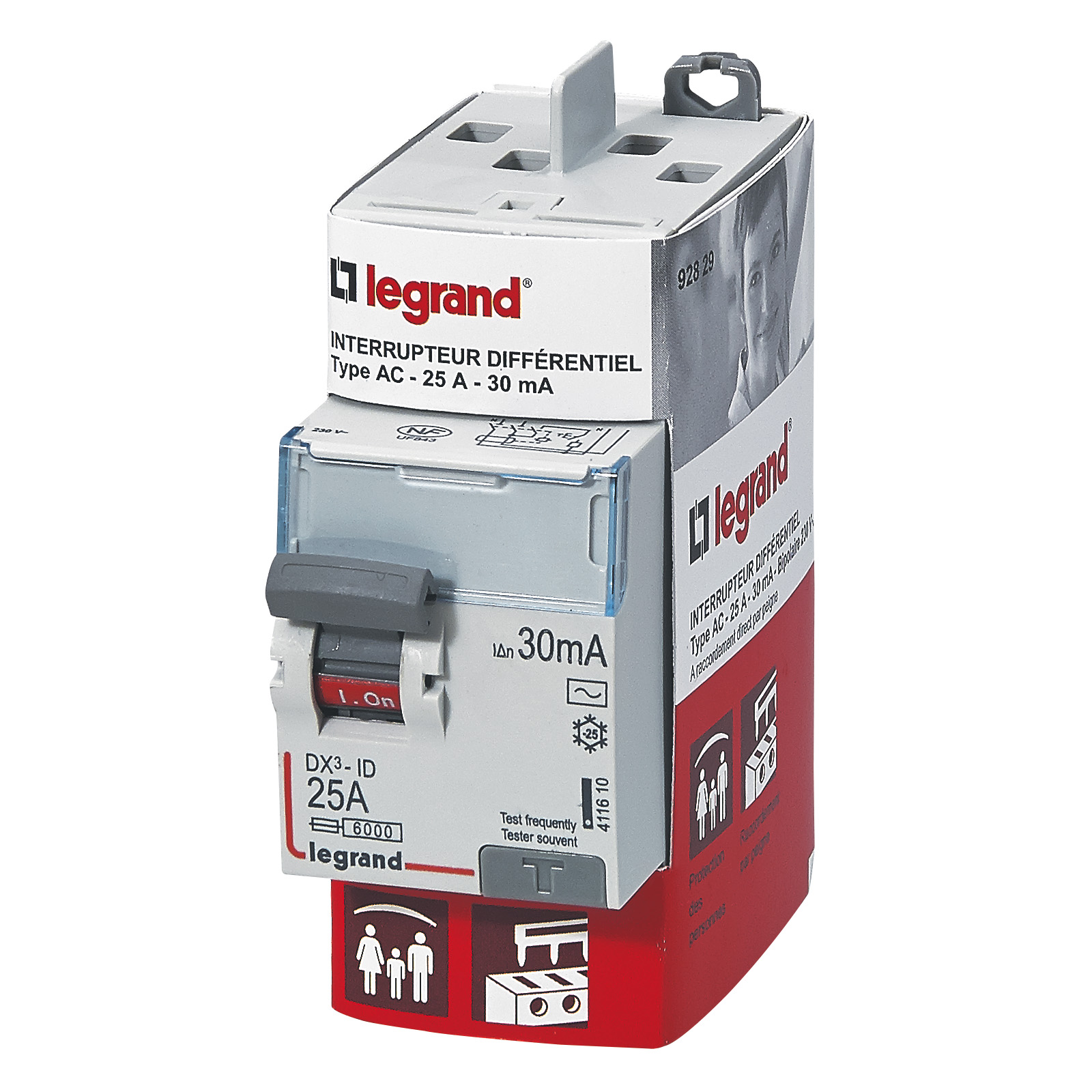

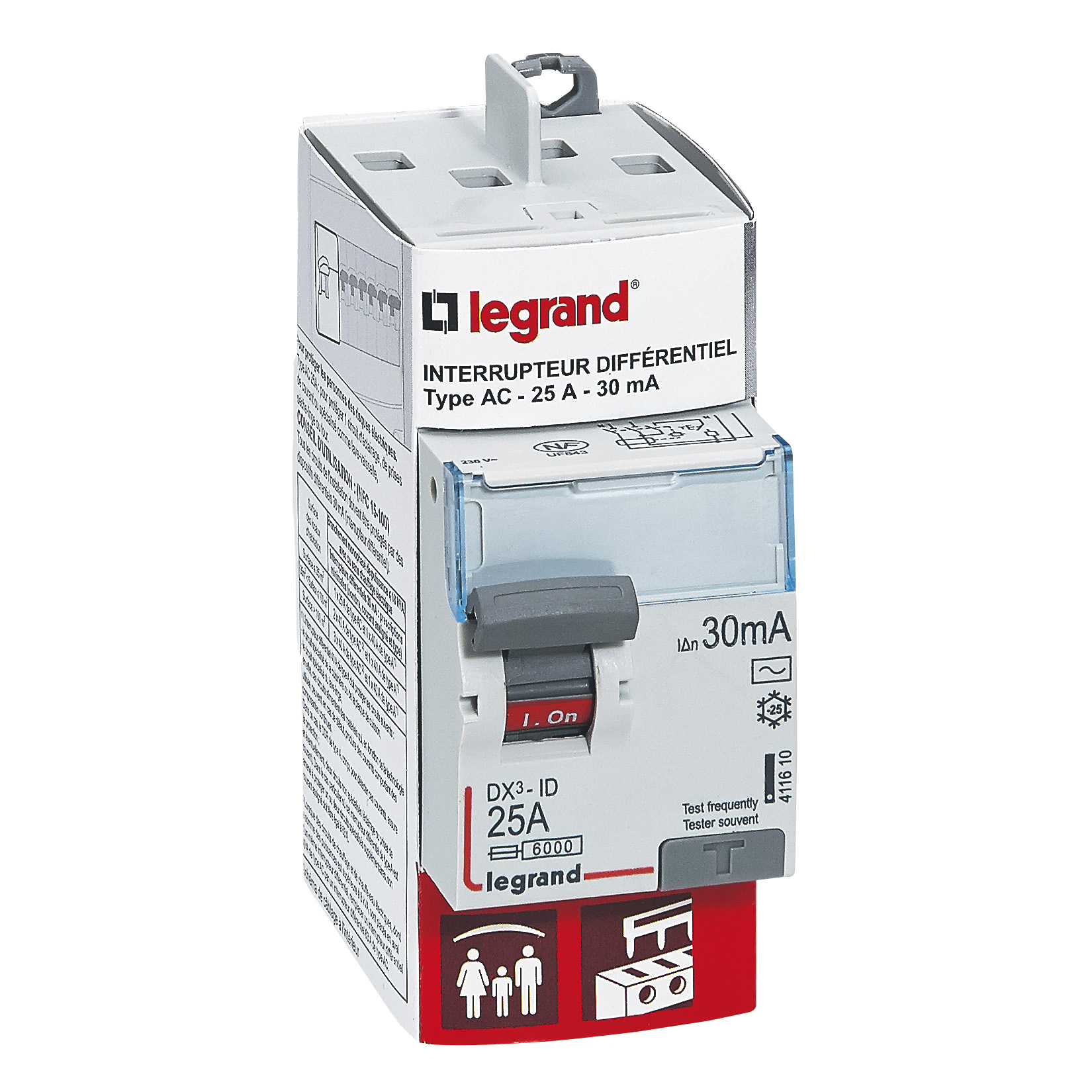

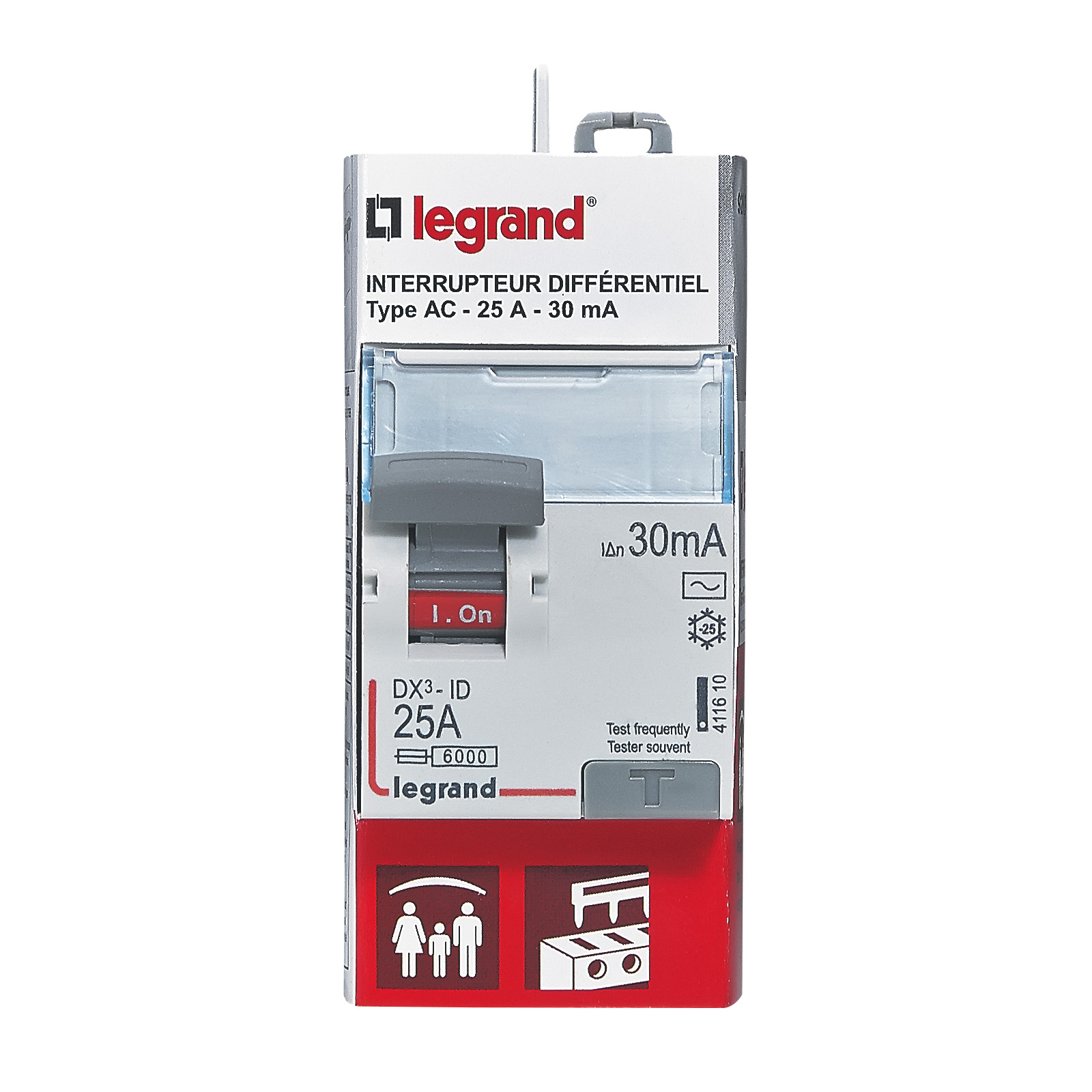

Interrupteur différentiel bipolaire - 2P - type AC 30mA arrivée haut/départ haut 25A
DX³-ID
Ref. 0 928 29
DX³-ID interrupteur différentiel, détecte les fuites de courant dues à des défauts d'isolement coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
Garantie légale 2 ans, à exercer pour un consommateur auprès de l'enseigne ou du site marchand auprès duquel il a acheté le produit.
Caractéristiques produit
- La norme NF C 15-100 impose que tous les circuits du logement soient protégés par un interrupteur différentiel de sensibilité 30mA
- Visualisation immédiate du défaut
- Réarmement facile une fois le défaut éliminé
- Type-AC : pour protéger la plupart des circuits sauf les circuits plaque de cuisson, lave-linge et prise de recharge véhicule électrique
- Arrivée haute et sortie haute par bornes à vis - Accepte le passage du peigne d'alimentation - Sensibilité : 30mA
Les installation
Pour installation monophasée
Vous êtes professionnel ? Consulter la fiche pro
Documentation et conseils de pose
Notice du produit
Schéma de câblage
- Installer un interrupteur différentiel Legrand dans son tableau électrique
- Interrupteur différentiel Legrand : comment tester la sécurité de votre installation électrique ?
Caractéristiques techniques
- Marque Legrand
- EAN/Gencode 3245060928292
- Nombre de pôle(s) 2
- Tension 230 V
- Calibre 25 A
- Sensibilité / courant de défaut nominal (IΔn) 0.03 A
- Tension d'isolement assignée (Ui) 250 V
- Tension assignée de tenue aux chocs (Uimp) 4 kV
- Mode de pose Rail DIN
- Type de différentiel AC
- Sélectif Non
- Type retardé de courte durée Non
- Résistance de court-circuit (Icw) 10 kA
- Tenue au courant de choc 0.25 kA
- Type de tension AC
- Avec dispositif de verrouillage Oui
- Fréquence 50 Hz
- Produits auxiliaires associables Oui
- Classe de protection (IP) IP20
- Largeur en nombre de modules 2
- Profondeur d'encastrement 44 mm
- Température ambiante en fonctionnement -25-60 °C
- Degré de pollution 2
- Section de raccordement cable souple 0.75-10 mm²
- Section de raccordement cable rigide 0.75-16 mm²
- Numéro RAL (équivalent) 7035
- Antidéflagration Non
- Largeur 35.6 mm
- Hauteur 94.8 mm
- Profondeur 77.8 mm
- Résistance aux chocs (IK) IK04
- Temperature de stockage -40-70 °C
- Tension nominale (Un) 180-250 V
- Sens de l'alimentation électrique Par le haut
- Indication de repérage des bornes de raccordement Non
- Conforme aux tests de mise en service (1000V) Oui
- Couleur Gris
- Sans halogène Oui
- Type de connexion Borne à vis
- Type de connexion Peigne et câble
- Avec zone de texte/surface d'inscription Oui
Normes et réglementations
Agréments et marques de qualité
PEP Profil Environnemental Produit
Environnement et recyclage
Questions fréquentes
Interrupteurs et prises
Quel interrupteur différentiel choisir pour protéger votre domicile ?
Un interrupteur différentiel permet de protéger les occupants de votre domicile contre les risques d’électrisation. Mais savez-vous comment choisir les interrupteurs différentiels adéquats pour vos circuits électriques ? Voyons ensemble quelle est l’utilité d’un interrupteur... En savoir plus
Combien faut-il mettre d'interrupteurs différentiels dans une maison ?
Les interrupteurs différentiels ont un but précis : protéger les occupants de la maison contre les chocs électriques. C’est pourquoi ils doivent être installés dans le tableau électrique. La norme NF C 15-100 nous donne des indications précises pour savoir combien sont nécessaires.
Quel interrupteur différentiel choisir pour son tableau électrique ?
Le but d’un interrupteur différentiel est de protéger les occupants du logement contre les risques électriques. Il se pose directement dans le tableau électrique, entre le disjoncteur général et les disjoncteurs divisionnaires. Voici un guide pour bien choisir vos interrupteurs... En savoir plus
Comment doit-on brancher un interrupteur différentiel de 30 mA ?
La norme N FC 15-100 préconise l’installation d’au moins deux interrupteurs différentiels de 30mA dans tout logement, afin de sécuriser l’installation électrique. Mais qu’est-ce qu’un interrupteur différentiel 30mA ? Et comment effectuer son installation ?
Deux interrupteurs... En savoir plus
Quel interrupteur différentiel choisir pour un chauffage électrique ?
Au moment de choisir votre interrupteur différentiel pour protéger le circuit associer à votre chauffage électrique, vous vous demandez lequel est le mieux adapté. Faut-il opter pour un différentiel de type AC ? Ou de type A ? Sous quel interrupteur différentiel raccorder les circuits... En savoir plus
Disjoncteurs
Pourquoi un interrupteur différentiel disjoncte-t-il ?
Lorsqu’un interrupteur différentiel coupe l’alimentation d’un ou plusieurs circuits électriques, il ne disjoncte pas. La disjonction est une réaction propre aux disjoncteurs (qu’il s’agisse du disjoncteur général ou d’un disjoncteur divisionnaire). L’interrupteur... En savoir plus
Installation électrique et réseau
Comment fonctionne un interrupteur différentiel ?
Placé dans le tableau électrique, l’interrupteur différentiel protège les habitants du logement contre un choc électrique dû à une fuite de courant. Il vient en complément du disjoncteur qui a pour vocation de protéger les circuits contre les surcharges et... En savoir plus
Tableaux électriques
Quel type de DDR (Dispositifs Différentiels Résiduels) choisir pour mon tableau électrique ?
Un dispositif différentiel résiduel (DDR) est un équipement de protection électrique utilisé pour détecter les fuites de courant dans un circuit. Généralement installé dans les tableaux de distribution, son rôle principal est de protéger les personnes contre les risques de... En savoir plus
Que faire quand un interrupteur différentiel saute ?
L’interrupteur différentiel est un dispositif de protection réglementaire prévu par la norme NF C 15-100. Placé dans le tableau électrique, son rôle est de protéger les personnes contre les risques d’électrisation, en coupant l’alimentation des circuits électriques qu’il... En savoir plus
Quelle est la puissance d’un interrupteur différentiel ?
Un interrupteur différentiel est un dispositif de protection modulaire imposé par la norme NF C 15-100. Il se place dans le tableau électrique de votre habitation, entre le disjoncteur général et les disjoncteurs divisionnaires. Pour l’interrupteur différentiel, on parlera davantage de... En savoir plus
