Comment installer une prise RJ 45 ?
Pour installer une prise RJ45 ou prise Ethernet dans votre maison, vous devez avoir préalablement installé un coffret de communication multimédia dans votre gaine technique de logement (GTL) avec le tableau électrique. En effet, la norme NF C 15-100 rend obligatoire le réseau de communication en neuf comme en rénovation. En fonction du type de logement, cette norme fixe également le nombre minimum de prises multimédia RJ45 à installer à proximité d'une prise de courant.
5 étapes pour câbler une prise RJ45
1. dénudez le câble Grade 2 TV sur 8 cm
2. retournez les feuillards métalliques autour du câble et enroulez le fil de masse
3. insérez le câble dans le dispositif de connexion et installez chaque paire de fil dans la prise RJ45 en fonction du code couleur
4. replacez le dispositif de connexion sur la prise RJ45 et pivotez pour verrouiller la connexion
5. coupez les fils au ras, montez le blindage et fixez la prise RJ45 dans sa boîte d'encastrement. Terminez avec la plaque de finition

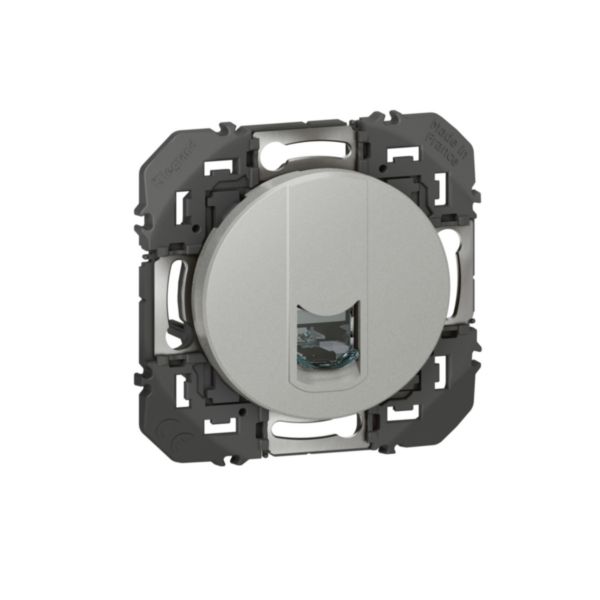

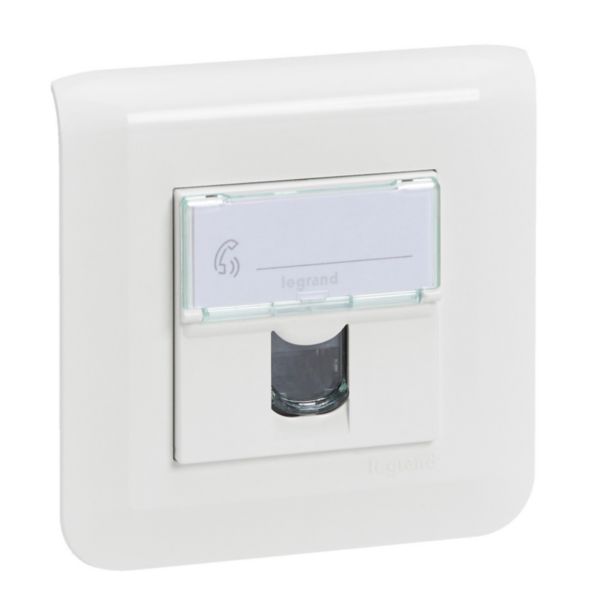

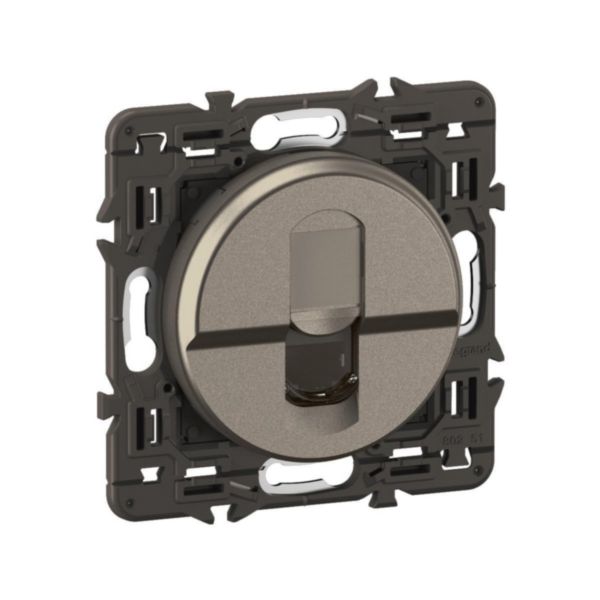

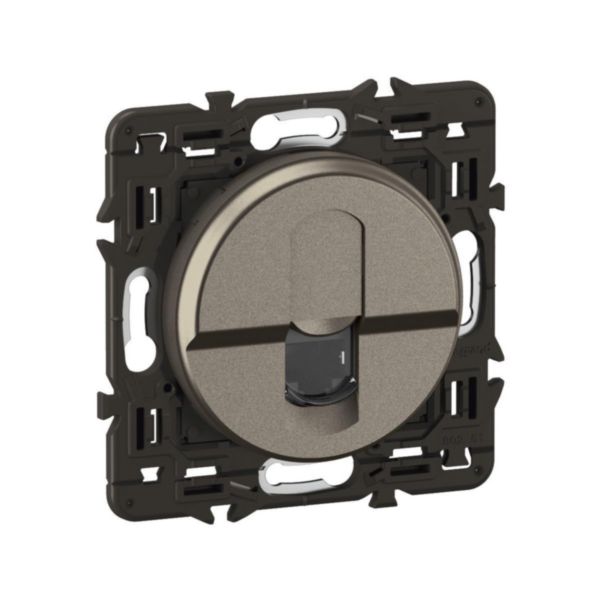

Prise RJ45
Tutoriels spécial RJ45
- Comment installer une prise RJ45 Legrand Full Media dans un réseau multimédia ?
- Comment installer un coffret de communication Full Media Legrand tout RJ45 ?
- Comment installer un support de box avec un coffret de communication Legrand multimédia ?
Qu'est-ce qu'une prise RJ45 ?
Une prise RJ45 (Registered Jack 45) est une prise multimédia qui remplace les anciennes prises utilisées pour le téléphone (prise en T ou prise F-010) dans toutes les constructions neuves depuis 2016. Il s'agit d'un type de connectique universel qui permet de relier des appareils de communication entre eux (smart TV, ordinateur, imprimante, console de jeux, etc.), ainsi que les appareils domotiques. Les prises RJ45 sont des prises spécifiques reliées à la box Internet via un coffret de communication.
Quel type de courant sur une RJ45 ?
Les prises RJ45 sont des prises dites de courant faible car elles transmettent de l'information sous la forme de signaux électriques. Grâce aux prises RJ45 et au réseau de communication, vous pouvez échanger simplement et rapidement, en haut débit, des fichiers lourds, des images ou des vidéos sans perte de signal.
Pourquoi installer une prise RJ45 ?
En construction neuve comme en rénovation, la norme NF C 15-100 impose depuis 2016 de remplacer les prises téléphoniques, prises T ou gigognes, par des prises RJ45. Ce changement offre plusieurs avantages : obtenir une connexion plus rapide et plus fiable en très haut débit, créer un réseau de communication privé, rendre votre maison connectée, libérer le Wi-Fi pour vos objets nomades et mettre aux normes le logement (un plus en cas de revente ou de location).
Faites installer vos prises RJ45 par un pro
Vous souhaitez installer une ou plusieurs prises RJ45 dans votre domicile. Pour une installation électrique et multimédia conforme à la norme NF C 15-100, faites appel à un électricien certifié Legrand. Consultez notre site dédié pour trouver un électricien près de chez vous.
Questions fréquentes
Quelle est la norme NF C 15-100 pour prise RJ 45 ?
La norme NF C 15-100 régit les installations électriques dans leur ensemble. Amenée à évoluer pour prendre en compte les changements technologiques, elle s’est récemment adaptée à la multiplication des équipements multimédia en imposant (entre autres) un nombre minimal de prises RJ... En savoir plus
Combien de prises de courant doit-on installer dans chaque pièce ?
Dans un logement, le circuit électrique est soumis à de multiples réglementations issues de la norme NF C 15-100. Parmi celles-ci, il y a le nombre minimal de prises électriques à installer dans chacune des pièces du foyer. Quelle que soit la nature de votre projet – construction d’une... En savoir plus
Combien de volts dans une prise électrique ?
En France, les fournisseurs d'énergie (ENEDIS, ENGIE, ...) distribuent en très grande majorité pour les habitations un réseau électrique monophasé (une phase et un neutre). Entre ces deux potentiels, se trouve une tension (appelée différence de potentiel) mesurée en Volts. Cette tension... En savoir plus
Comment cacher une prise électrique ?
Dans une pièce, vous voulez cacher les prises électriques ou mieux les intégrer à votre intérieur ? Vous avez 2 options : équiper votre installation avec des prises de courant Surface, discrètes et esthétiques ou bien embellir vos murs avec des moulures électriques ou des... En savoir plus
