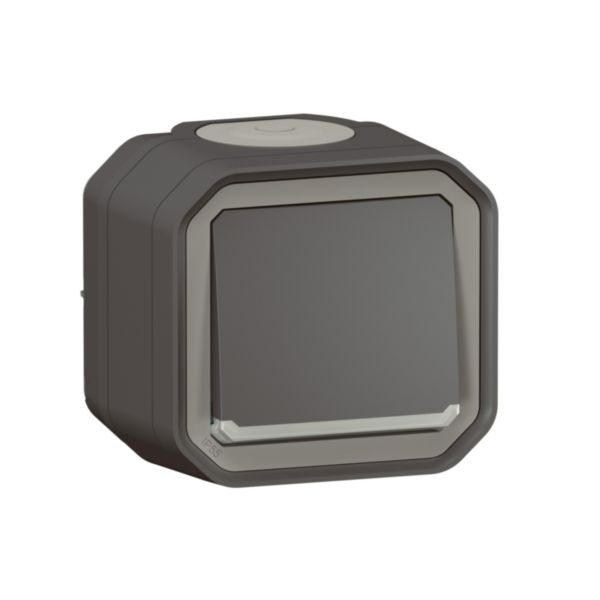

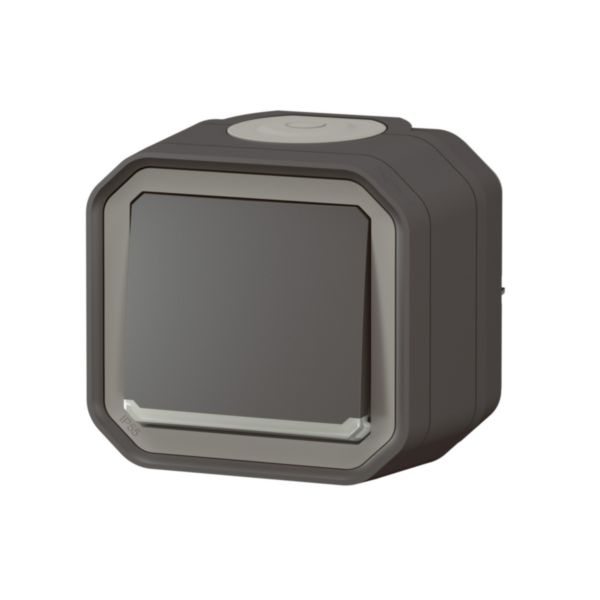

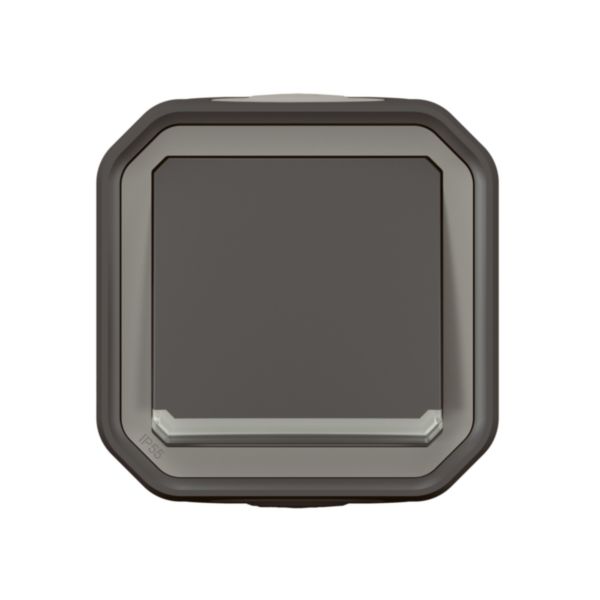

Interrupteur ou va-et-vient témoin étanche Plexo 10A livré complet avec voyant pour montage en apparent anthracite
- Ref. 0 700 29
- Plexo
Plexo, commande d'éclairage étanche complète, prête à installer en apparent au mur, livrée avec boitier saillie
21,49 €
Prix conseillé TTC
éco-contribution incluse
- A reçu le prix iF Design Award 2022
Caractéristiques produit
- Interrupteur ou va-et-vient témoin 10A avec connexion rapide sans outil et repérage couleur
- Livré avec voyant
- Etanche et robuste IP55 IK08, pour tous les lieux de pose et tous les environnements
- 2 modes de câblage possibles :
- câblage hors platine et pose du mécanisme par simple clip
- câblage possible avec la mécanisme déjà clipsé sur la platine - Finition Anthracite, la nouvelle finition contemporaine
Avantages
- Mise en oeuvre simplifiée : la platine de faible épaisseur offre un grand volume de câblage
- Câblage possible avec arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche
- Joints et des membranes d’étanchéité repensés : joint entre l'enjoliveur et le cadre, membrane intérieure de l’interrupteur non perforée et un joint entre la platine et le cadre
Les + installation
La platine de faible profondeur permet de faciliter le cablâge des fils qui peut être réalisé avec le mécanisme clipsé ou déclipsé. En complément, le joint périphérique arrière compense les déformations et irrégularités des surfaces de pose. Produit livré non clipsé pour faciliter l'installation
Les + utilisation
Produit complet, prêt à être installé, équipé d'un boîtier apparent composé d'une platine et d'un cadre
Recommandations / restrictions d’usages
- Installation en intérieur ou extérieur
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'utilisation intérieure et extérieure. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.
Documentation et conseils de pose
Caractéristiques techniques
- Marque LEGRAND
- EAN/Gencode 3414972108584
- Type de commutation Autre
- Type de commande Bascule/bouton
- Composition Mécanisme complet avec cadre
- Interrupteur à bouton-poussoir Non
- Nombre de bascules d'actionnement 1
- Mode de pose Saillie
- Type de fixation Fixation à vis
- Avec cadre/support de montage Non
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Non traité
- Finition de la surface Mat
- Couleur Anthracite
- Numéro RAL (équivalent) 7016
- Couleur de l'opérateur de commutation Anthracite
- Zone de texte/surface d'inscription Non
- Voyant Oui
- Fonction d'éclairage Éclairé sous tension
- Type d'éclairage LED interchangeable
- Adapté à la classe de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Tension nominale 250 V
- Calibre 10 A
- Courant de commutation pour lampes fluorescentes 10 AX
- Contact de report Non
- Type de connexion Borne automatique
- Interrupteur de chauffage Non
- Interrupteur de machine à laver Non
- Largeur d'appareil 82 mm
- Hauteur d'appareil 85 mm
- Profondeur d'appareil 61 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Neutre obligatoire Oui
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- Diamètre de tube pour produit saillie 16-25 mm
- Nombre de bascules d'actionnement 1
Engagement RSE & Respect des normes et réglementations
Certificats et agréments
Recyclage et fin de vie
Questions fréquentes
Question sur un produit
Le va-et-vient et le poussoir Plexo sont vendus avec le voyant déjà clipsé au mécanisme, mais non câblé. Vous devez donc câbler vous-même le voyant. Pour l’interrupteur ou va-et-vient lumineux, raccordez le voyant entre les 2 navettes (1 et 2). Pour le poussoir lumineux,...
En savoir plusInterrupteurs et prises
L’ interrupteur va-et-vient témoin Plexo est vendu avec le voyant clipsé sur le mécanisme. Il est possible de retirer le voyant du mécanisme en tirant dessus S'il y a besoin de remplacer le voyant, vous devez contacter le service consommateurs Legrand ou faire appel à un...
En savoir plusInstallation électrique et réseau
Les interrupteurs étanches Plexo de Legrand vous permettent de contrôler vos éclairages en intérieur et en extérieur, grâce à leur étanchéité et leur robustesse liées à leurs indices de protection IP55 et IK08.
Les interrupteurs étanches Plexo s’installent : dans des...
Vous souhaitez installer des interrupteurs à l’extérieur, dans des lieux humides ou poussiéreux ? Avec nos interrupteurs étanches Plexo, vous avez la solution pour commander votre éclairage extérieur ou intérieur, quelles que soient les conditions climatiques. Pour cela vous...
