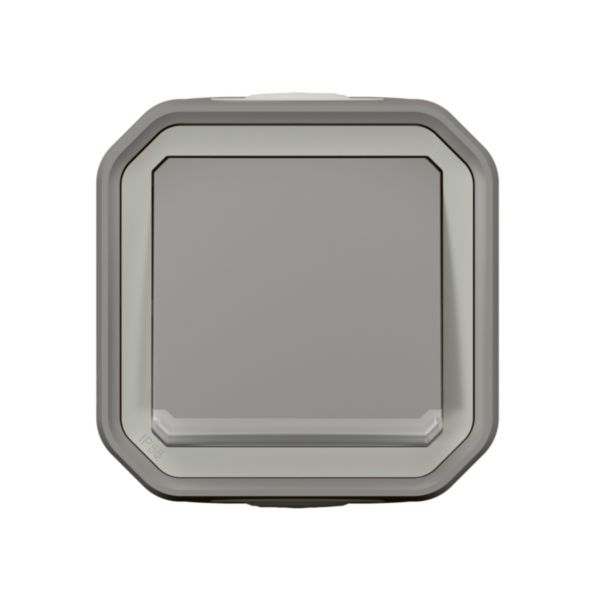

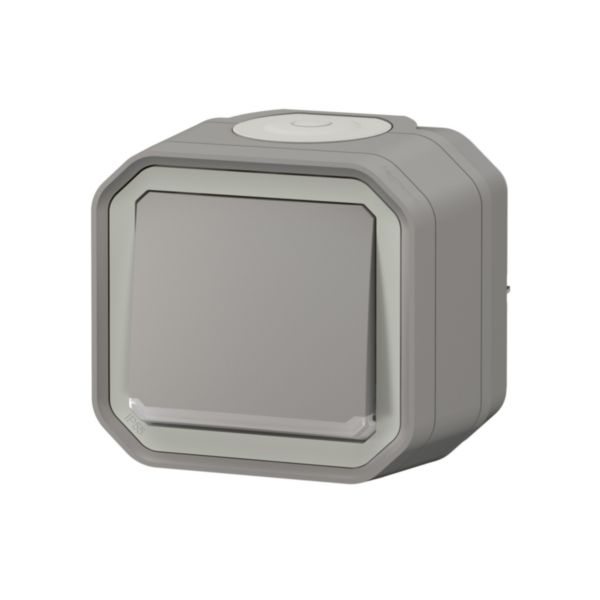

Interrupteur ou va-et-vient témoin étanche Plexo 10A livré complet avec voyant pour montage en apparent gris
- Ref. 0 700 07
- Plexo
Plexo, commande d'éclairage étanche complète, prête à installer en apparent au mur, livrée avec boitier saillie
Prix conseillé TTC
éco-contribution incluse
- A reçu le prix iF Design Award 2022
Caractéristiques produit
- Interrupteur ou va-et-vient témoin 10A avec connexion rapide sans outil et repérage couleur
- Livré avec voyant
- Etanche et robuste IP55 IK08, pour tous les lieux de pose et tous les environnements
- 2 modes de câblage possibles :
- câblage hors platine et pose du mécanisme par simple clip
- câblage possible avec la mécanisme déjà clipsé sur la platine - Finition Gris
Avantages
- Mise en oeuvre simplifiée : la platine de faible épaisseur offre un grand volume de câblage
- Câblage possible avec arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche
- Joints et des membranes d’étanchéité repensés : joint entre l'enjoliveur et le cadre, membrane intérieure de l’interrupteur non perforée et un joint entre la platine et le cadre
Les + installation
La platine de faible profondeur permet de faciliter le cablâge des fils qui peut être réalisé avec le mécanisme clipsé ou déclipsé. En complément, le joint périphérique arrière compense les déformations et irrégularités des surfaces de pose. Produit livré non clipsé pour faciliter l'installation
Les + utilisation
Produit complet, prêt à être installé, équipé d'un boîtier apparent composé d'une platine et d'un cadre
Recommandations / restrictions d’usages
- Installation en intérieur ou extérieur
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'utilisation intérieure et extérieure. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.
Documentation et conseils de pose
Caractéristiques techniques
- Marque LEGRAND
- EAN/Gencode 3414971904736
- Type de commutation Va-et-vient
- Type de commande Bascule/bouton
- Composition Mécanisme complet avec cadre
- Interrupteur à bouton-poussoir Non
- Nombre de bascules d'actionnement 1
- Mode de pose Saillie
- Type de fixation Fixation à vis
- Avec cadre/support de montage Non
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Non traité
- Finition de la surface Mat
- Couleur Gris
- Numéro RAL (équivalent) 7046
- Couleur de l'opérateur de commutation Gris
- Zone de texte/surface d'inscription Non
- Voyant Oui
- Fonction d'éclairage Éclairé sous tension
- Type d'éclairage LED interchangeable
- Adapté à la classe de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Tension nominale 250 V
- Calibre 10 A
- Courant de commutation pour lampes fluorescentes 10 AX
- Contact de report Non
- Type de connexion Borne automatique
- Interrupteur de chauffage Non
- Interrupteur de machine à laver Non
- Largeur d'appareil 82 mm
- Hauteur d'appareil 85 mm
- Profondeur d'appareil 61 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Neutre obligatoire Oui
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- Diamètre de tube pour produit saillie 16-25 mm
- Nombre de bascules d'actionnement 1
