Accédez aux services multimédia de votre box dans tout votre logement
Le coffret de communication Legrand Full Media RJ 45 permet de distribuer le réseau multimédia de la box (télévision, internet et téléphonie) dans tout le logement sans perte de performance. Le support de box vous permet d’installer en toute sécurité votre box à proximité du coffret de communication.
Information complémentaire
Matériel nécessaire
- Un support de box livré avec cordons de liaison entre la box et le coffret de communication
- Un disjoncteur 16 A
- Des fils électriques 1,5 mm² minimum
- Une pince à dénuder
- Une pince coupante
- Un tournevis cruciforme
- 4 vis cruciformes
Information complémentaire
Etape 1 : fixer le support de box sur la Gaine Technique Logement (GTL)
Le support de box se fixe juste en dessous du coffret de communication sur un emplacement dédié, exigé par la réglementation. Par sécurité, coupez le courant au disjoncteur général avant de commencer votre installation.
Information complémentaire
Assemblez les 4 guides de fixation à l'arrière du support.
Dans l'ouverture de gauche, faites passer les 4 cordons de liaison entre la box et le coffret : les 2 cordons rouges tout RJ45 et les 2 cordons noirs RJ45/RJ11 (téléphone et ADSL).
Information complémentaire
Dans l’ouverture de droite, qui recevra la prise de courant, faites passer les 3 fils électriques de 1,5 mm² et d'environ 1,50 m de long.

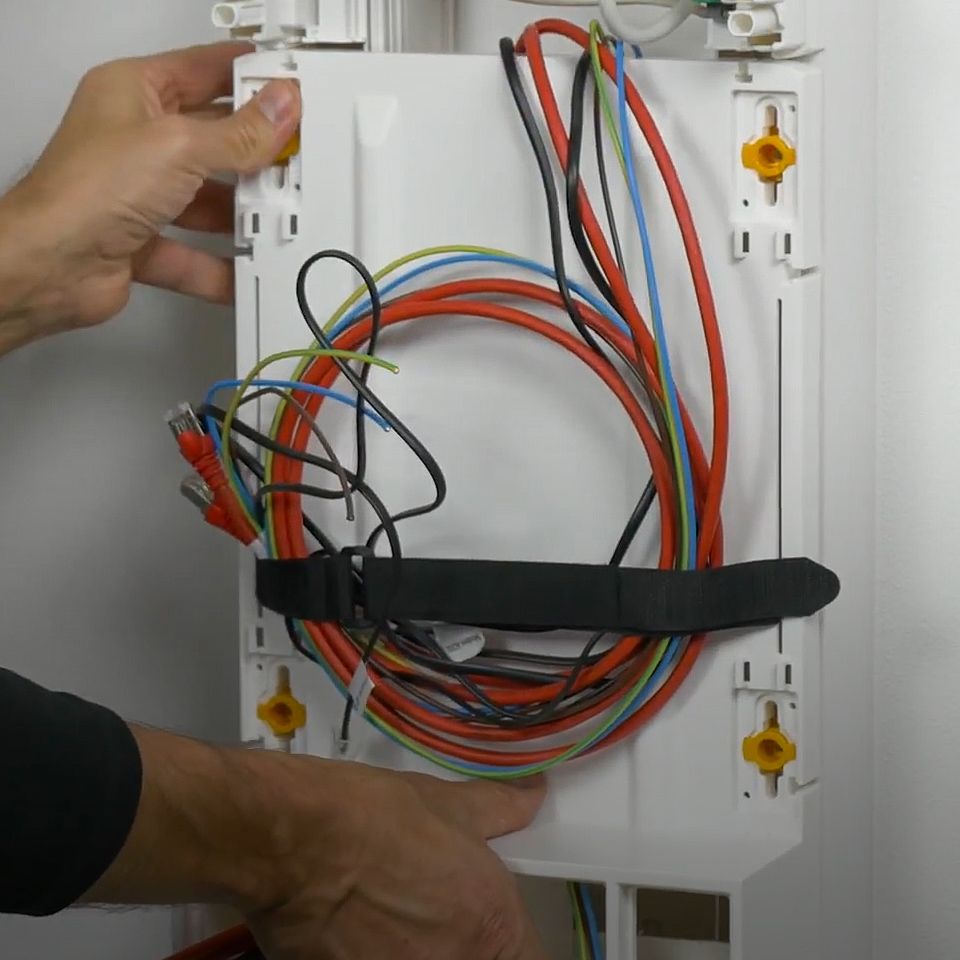

Placez le support de box sur la goulotte et engagez les guides dans les rainures.
Fixez le support sur la gaine technique logement et mettez en place les caches fournis.
Information complémentaire
Etape 2 : raccorder la prise de courant
Dénudez les fils électriques sur 12 mm environ. Puis, raccordez la prise de courant fournie afin de l’insérer dans son logement.
A côté, mettez en place l'obturateur fourni.
Montez le disjoncteur 16 A dans le tableau électrique et raccordez l'alimentation. Pensez à raccorder le fil de terre sur le bornier de terre du tableau électrique.
Information complémentaire
Etape 3 : relier la box au coffret de communication
Fixez la box au support à l'aide de la bande Velcro fournie.
Branchez la fiche RJ11 sur la sortie ADSL de la box, branchez ensuite l'extrémité RJ45 de ce cordon sur le DTI (Dispositif de Terminaison Intérieur). Votre box est maintenant reliée à internet.
Information complémentaire
Branchez les fiches RJ45 des cordons rouges sur deux sorties internet et TV de votre box.
Raccordez en suivant les extrémités RJ45 de ces cordons sur 2 connecteurs RJ45 du coffret de communication. Vous accéderez ainsi à internet et à la TV box HD sur les prises RJ45 reliées à ces connecteurs.
Information complémentaire
Branchez la fiche RJ11 du dernier cordon noir sur la sortie téléphone de la box et raccordez l'extrémité RJ45 de ce cordon sur un connecteur RJ45 du coffret de communication.
Vous accéderez au téléphone IP sur la prise RJ45 reliée à ce connecteur.
Information complémentaire
Lorsque vous avez terminé toutes les connexions, mettez en place l'obturateur serre-câbles. Vous n'avez plus qu'à brancher votre box, fermer les coffrets et remettre le courant au disjoncteur général. Votre installation est terminée.
Information complémentaire
Legrand propose des coffrets de communication Full Media pour tout type de logement, neuf ou en rénovation, du T1 au T6. Pour savoir comme les installer, faites appel aux tutoriels Legrand réalisés à cet effet.
