Comment remplacer un interrupteur par un interrupteur Céliane™ Soft ?

Interrupteur Legrand Céliane™ Soft : chuchotez la lumière

L’interrupteur Céliane Soft commande la lumière tout en discrétion grâce à une touche souple et silencieuse.

• interrupteur simple ou va-et-vient
  • doigt étroit ou large
  • couronne ou doigt lumineux
• et bien d'autres fonctions et fonctionnalités

L’interrupteur Céliane Soft peut également commander une lampe branchée sur une prise. C’est l’interrupteur idéal pour les chambres à coucher.

Matériel et outils nécessaires

• 1 interrupteur Céliane Soft
• 1 tournevis plat
• 1 pince coupante
• 1 pince à dénuder

Pour votre sécurité

Coupez le courant au disjoncteur général avant de commencer le remplacement de votre interrupteur.

Etape 1 : démontez l’ancien interrupteur

• sur l’ancien interrupteur, enlevez la plaque de finition en faisant levier avec votre tournevis plat.
• dévissez l’ancien interrupteur et sortez-le de la boîte d’encastrement.
• au dos, 2 fils sont raccordés :
  • la phase, de couleur rouge – si votre installation est antérieure à 1970, le fil de phase peut également être jaune ou vert ;
  • le retour lampe, de couleur marron, orange ou violet.
• déconnectez les fils.

• vérifiez que la boîte d’encastrement fait au moins 40 mm de profondeur.

Etape 2 : raccordez l’interrupteur Céliane™ Soft

• vérifiez que les fils sont dénudés sur 12 mm ; dénudez-les à nouveau si besoin.
• l’interrupteur Céliane Soft est à connexion automatique, la connexion des fils se fait sans outil par simple introduction des fils dans les bornes. Raccordez :
  • le fil de phase sur la borne rouge ;
  • le fil de retour lampe sur la borne noire repérée « 1 ».
• Si vous avez besoin de déconnecter un fil, il vous suffit d’appuyer sur le bouton-poussoir de la borne correspondante et de sortir le fil.

Etape 3 : installez le nouvel interrupteur

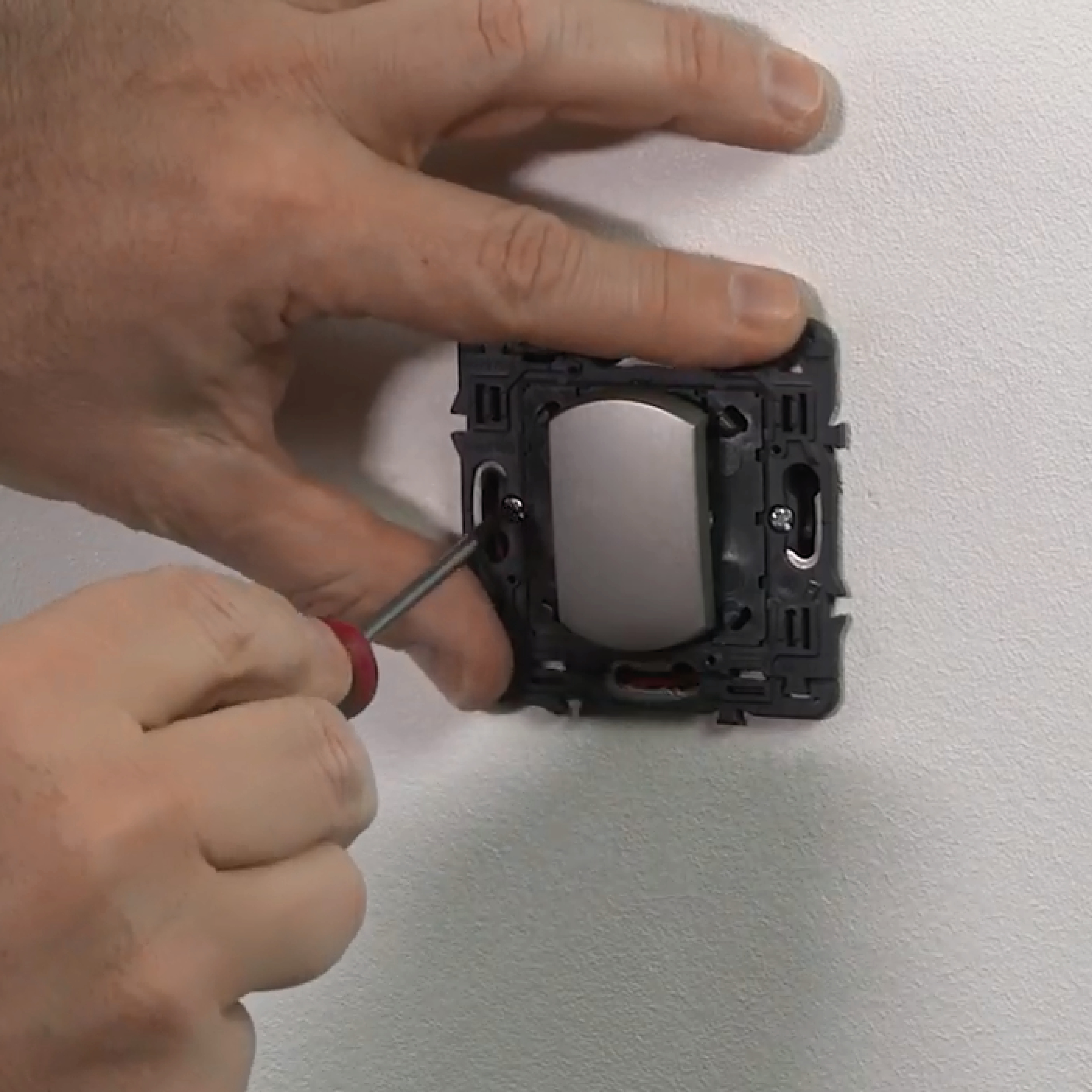

• montez l’interrupteur dans la boîte.
• vérifiez son horizontalité à l’aide d’un niveau à bulle.
• si vous le fixez avec les griffes :
  • retirez la bague de l’enjoliveur.
  • serrez les griffes à l’aide du tournevis.
  • remontez la bague de l’enjoliveur.
• clipsez la plaque de finition.

La pose de votre nouvel interrupteur est terminée !
