Matériels et outils nécessaires

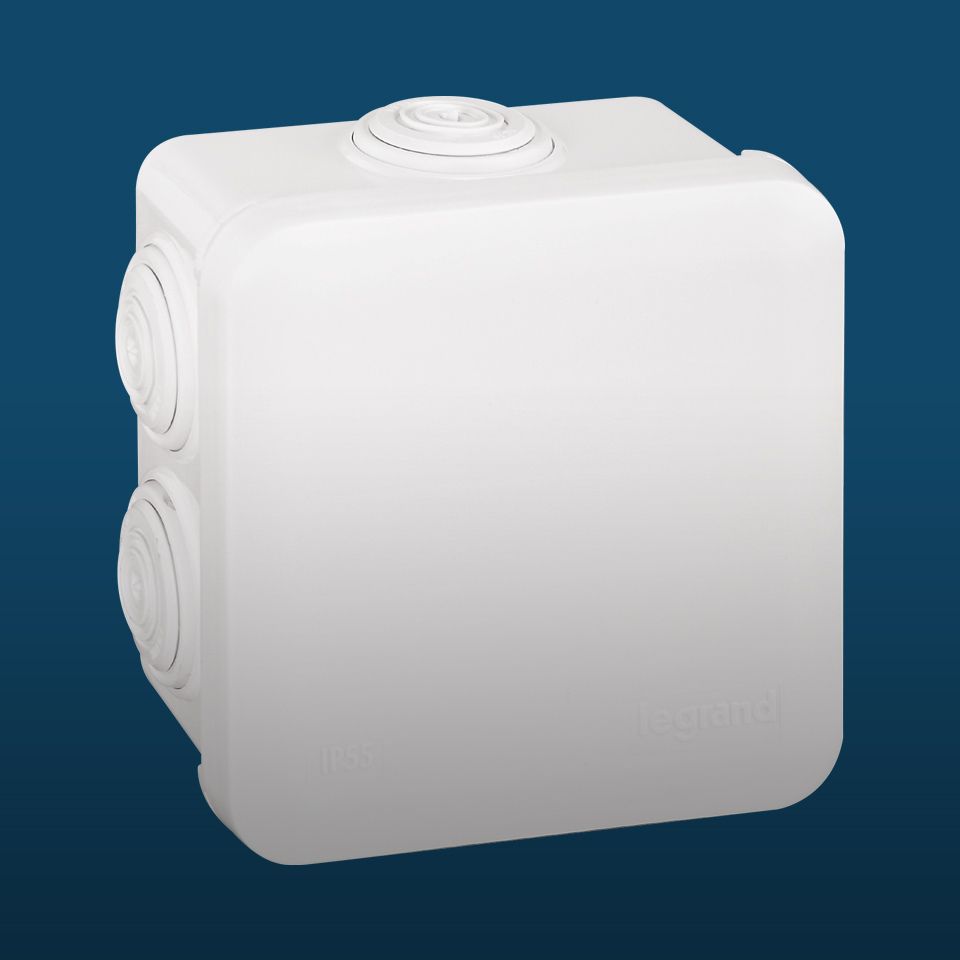

- 1 boîte de dérivation Plexo ou Batibox
- des bornes de raccordement
- 1 pince à dénuder
- 1 couteau d’électricien
- 1 tournevis plat
- 1 perceuse
- 1 niveau à bulle
- vis et chevilles
Pour un montage en encastré :
- scie cloche et/ou scie à guichet
- burin et/ou scie à trépan
Information complémentaire

Pour votre sécurité
Coupez le courant au niveau du disjoncteur général avant toute manipulation. Assurez-vous de l’absence de tension à l’aide d’un multimètre.
Information complémentaire

Etape 1 : déterminez l’emplacement de la boîte de dérivation
- Repérez l’emplacement de la boîte de dérivation sur le mur, en prenant en compte l’arrivée des gaines électriques. Le boîtier de dérivation doit se trouver au minimum 5 cm au-dessus du sol fini ou de la plinthe.
Pour un montage en saillie :
- Posez la boîte ouverte à son emplacement définitif et vérifiez à l'aide d'un niveau à bulle qu'elle soit bien droite.
- Marquez les points de fixation de la boîte au mur à l’aide d’un crayon.
Important : ne cachez pas votre boîte de dérivation derrière une cloison en plaques de plâtre car une boîte de dérivation doit rester facile d’accès.
Etape 2 : type de pose
En saillie
Pour tout type de mur :
- Percez le mur avec une perceuse équipée d’un foret adapté
- Chevillez avec des chevilles adaptées au support
- Vissez la boîte de dérivation dans les chevilles et utilisez les bouchons d'isolation fournis dans la boîte

En encastré
Pour les plaques de plâtre :
- Préparez l'emplacement de la boîte dans le mur à l'aide d'une scie cloche et/ou d'une scie à guichet
Pour les murs dur (béton, brique) :
- Préparez l'emplacement de la boîte dans le mur à l'aide d'un burin et/ou d'une scie à trépan

Information complémentaire

Etape 3 : introduisez les gaines dans le boîtier de dérivation
- Faites rentrer les câbles ou conduits jusque dans la boîte de dérivation
- Les gaines doivent dépasser de 1 cm dans la boîte de dérivation pour garantir la continuité de la protection des fils.
Information complémentaire

Etape 4 : branchez les conducteurs
- Veillez à garder une longueur suffisante de fil pour faciliter une possible intervention future
- Dénudez les fils électriques sur 12 mm.
- Insérez les fils à connecter dans une borne de raccordement de type Nylbloc en respectant la couleur des fils.
Information complémentaire

Etape 5 : terminez l’installation de la boîte de dérivation
- Pour repérer les circuits, il est important d’inscrire les connexions établies à l'intérieur du couvercle sur la boîte de dérivation.
- Refermez ensuite la boîte de dérivation.
La pose de votre boîte de dérivation est terminée !
Information complémentaire

Quelles normes pour la pose de ma boîte de dérivation ?
Une boite de dérivation permet de prolonger la longueur d’un circuit électrique, ou de le répartir en plusieurs directions.
Référez-vous à la norme NF C 15-100 pour connaître les prérequis à la pose de boîtes de dérivation. Par exemple :
- La pose d’une boîte de dérivation dans la salle de bain est interdite en volumes 0 et 1.
- Avant de multiplier les appareils (prises, éclairages, etc.) sur un circuit, veillez à respecter la limite d’appareils branchés par circuit.
