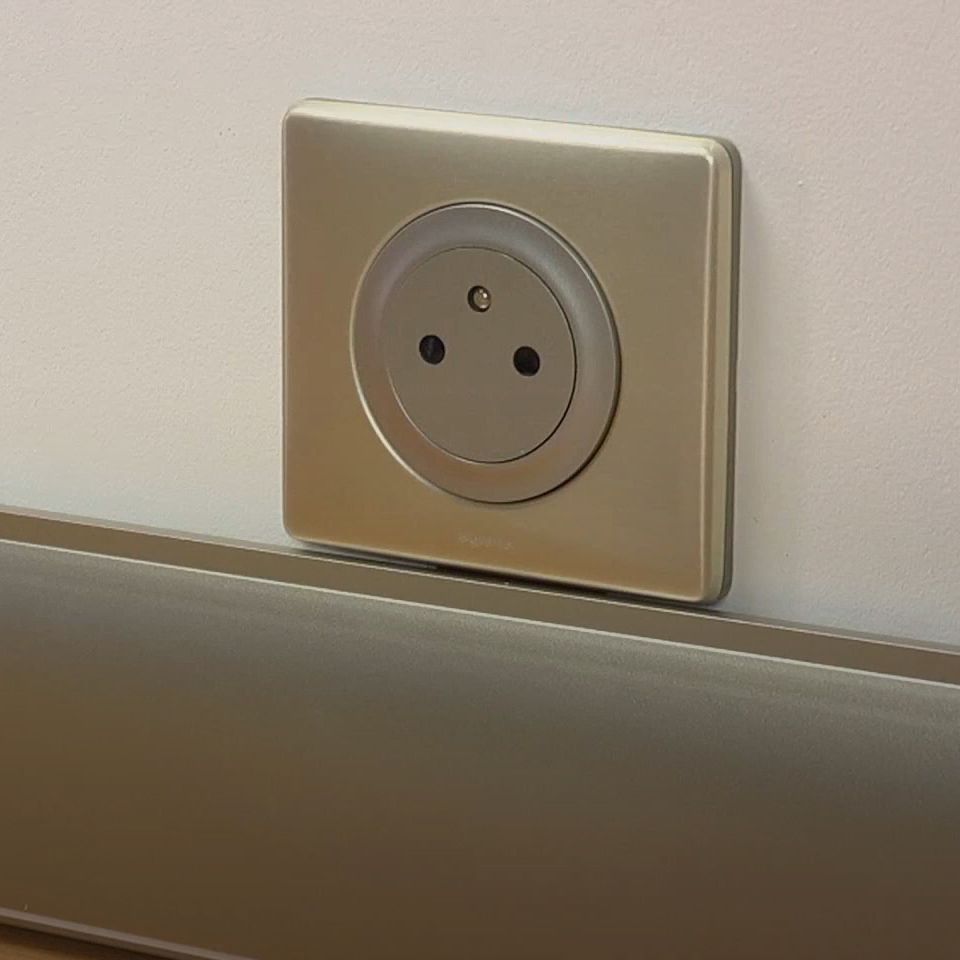

Comment installer une plinthe électrique avec une prise encastrée ?

Liste de matériel et outils

• 1 plinthe électrique Céliane
• 1 kit pour pose d’appareillage pour moulure et plinthe (avec gabarit de perçage et kit de liaison)
• 1 prise encastrée Céliane
• 1 boîte à encastrer Batibox multimatériaux
• 1 scie cloche Ø 67 mm
• 1 marteau et 1 burin ou 1 rainureuse
• 1 tournevis cruciforme
• De la colle adaptée à un usage sur plinthe

Pour votre sécurité

Par souci de sécurité, il est indispensable de couper le courant au disjoncteur général avant toute manipulation des fils électriques.

Étape 1 : percez le mur pour encastrer la prise

• Munissez-vous du kit pour pose d’appareillage pour moulure et plinthe.
• Clipsez le gabarit de perçage au dos de la plinthe.
• Décollez la partie adhésive.
• Collez le gabarit contre le mur afin de repérer l’emplacement de la prise.
• Déclipsez la plinthe.
• À l’aide du gabarit, percez à la scie cloche Ø 67 mm.

À noter : le kit comprend 3 gabarits de perçage, pour encastrer jusqu’à 3 postes.

Étape 2 : préparez le kit de liaison pour passage des fils

• Réunissez les deux embouts du kit de liaison, qui servira à faire passer les fils électriques de la plinthe jusqu’à la prise.
• Placez le kit contre le mur, entre le sol et le trou pour la prise.
• Faites le repérage au crayon.
• Percez le mur.

Étape 3 : fixez la boîte à encastrer et le kit de liaison

• Enlevez les deux petites encoches sur la boîte à encastrer Batibox multimatériaux pour pouvoir y clipser le kit de liaison.
• Insérez l’ensemble dans le perçage réalisé à cet effet.

Serrez les vis sur la boîte d’encastrement.

Étape 4 : posez la plinthe électrique

• Collez la plinthe en étalant une colle adaptée sur toute sa longueur puis placez la plinthe contre le mur en appuyant légèrement.

Ou :

• Vissez-la dans le mur.

Étape 5 : tirez les fils jusqu’à la prise

• Veillez à bien avoir coupé le courant.
• Déroulez les fils jusqu’à la boîte d’encastrement.
• Faites passer les fils dans le trou du kit de liaison.
• Glissez les fils électriques dans la plinthe.

Étape 6 : fixez la prise électrique

• Installez la prise électrique encastrée.
• Veillez à ce que la finition de la prise soit harmonisée avec la finition de la plinthe.

Étape 7 : placez le cache de la plinthe Céliane

• Posez la protection prévue à cet effet sur la plinthe électrique Céliane.
• Posez également la plaque de finition sur la prise.

Étape 8 : effectuez les raccords

• Effectuez les contournements de mur grâce aux kits de raccords d’angle (angle rentrant ou angle sortant).
• Associez facilement une plinthe à une moulure Legrand grâce aux embouts sabot.
• Pour les tours de porte, utilisez le kit de 4 raccords en L.
• Soignez les finitions : les moulures blanches Céliane peuvent être peintes.

Attention : veillez à vérifier les dimensions des raccords par rapport à celles de vos plinthes et moulures.
