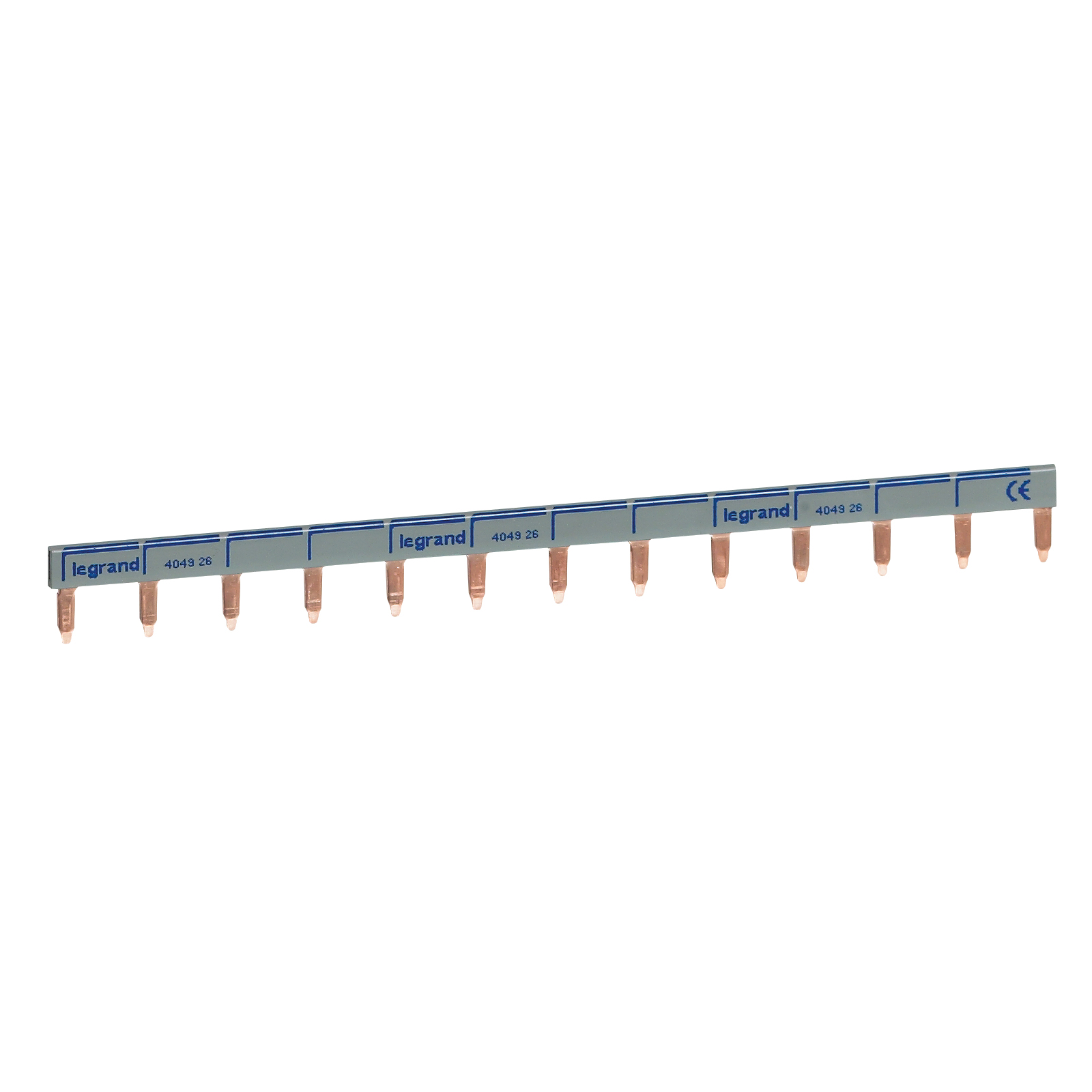

Peigne d'alimentation horizontale - pour Uni et Uni + neutre - 13 modules
HX³
Ref. 0 927 93
Peigne d'alimentation universel pour répartition monophasée dans tableau électrique
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
Garantie légale 2 ans, à exercer pour un consommateur auprès de l'enseigne ou du site marchand auprès duquel il a acheté le produit.
Caractéristiques produit

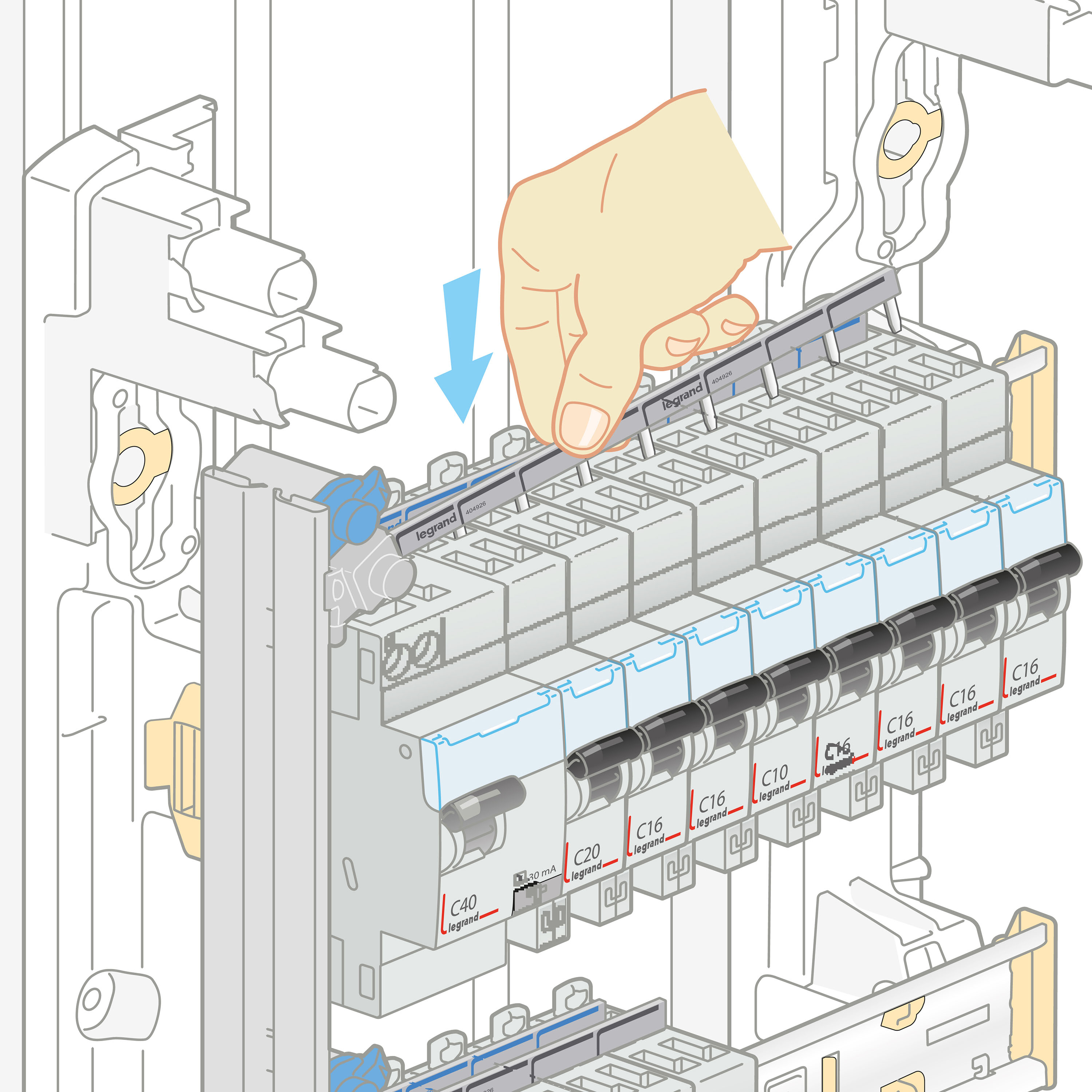

- Se connecte indifféremment sur les bornes à connections automatiques ou à vis

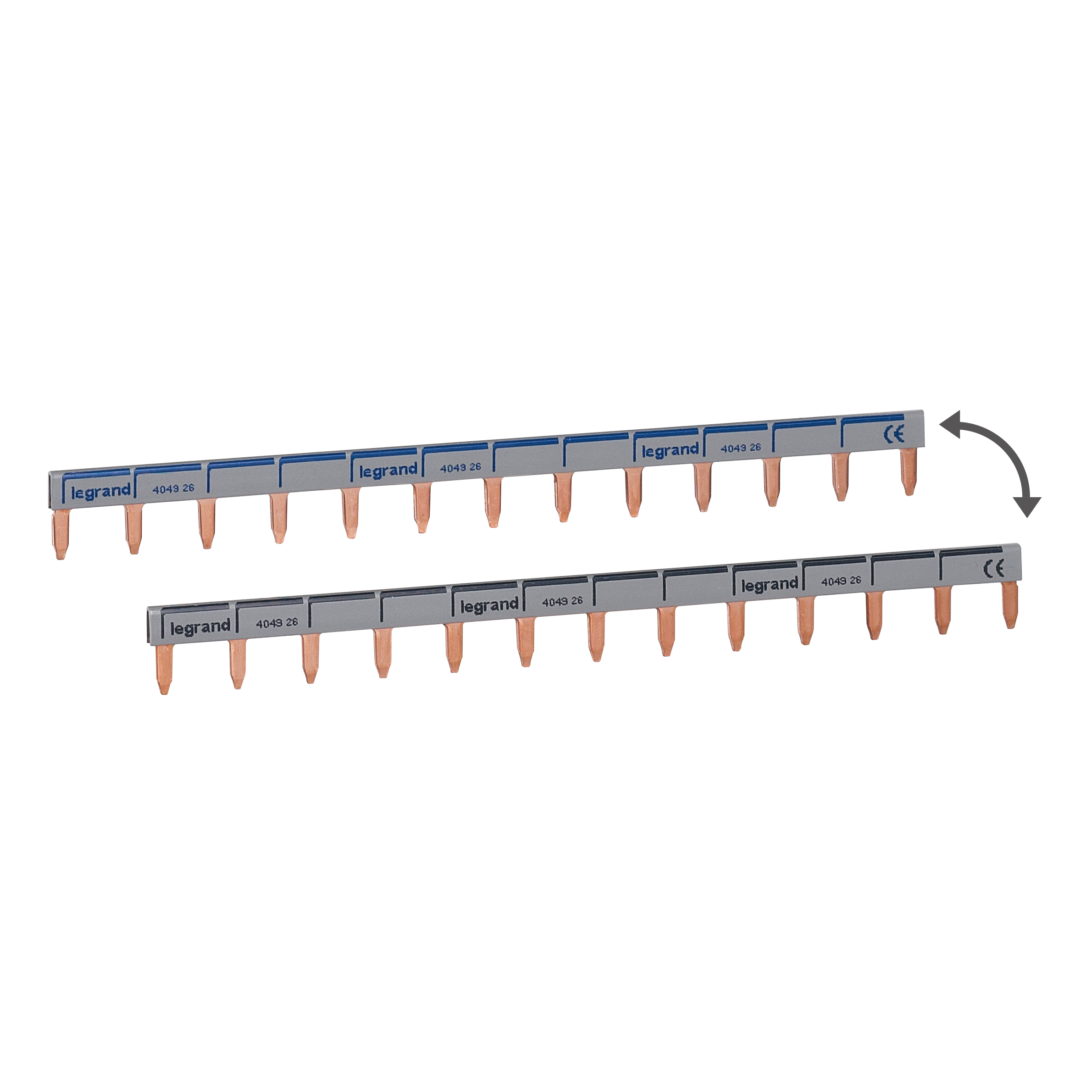

- Peigne universel réversible phase + ou neutre : côté noir pour la phase, côté bleu pour le neutre
- Peigne sécable : en le coupant un seul peigne être utilisé pour alimenter la phase et le neutre (si 5 modules maximummum à alimenter)
- Prévoir 2 peignes pour l'alimentation d'appareils Phase + Neutre si le nombre d'appareils à alimenter est supérieur à 5
Documentation et conseils de pose
Notice du produit
Schéma de câblage
Caractéristiques techniques
- Marque Legrand
- EAN/Gencode 3245060927936
- Nombre de phases 1
- Nombre de pôle(s) 13
- Adapté au nombre d'appareils 13
- Dimension du pas 17.5 mm
- Section transversale 16 mm²
- Longueur 220 mm
- Découpable à taille voulue Oui
- Largeur en nombre de modules 13
- Courant nominal 63 A
- Finition du raccordement électrique Autre
- Isolé Oui
- Tension nominale de tenue aux chocs 2 kV
- Intensité de court-circuit nominale conditionnelle Iq 0.63 kA
- Tension de fonctionnement nominale max. Ue 1000 V
- Courant nominal de courte durée admissible Icw 1.92 kA
- Adapté à des appareils équipés d'un conducteur N Oui
- Adapté à des appareils équipés d'un commutateur auxiliaire Non
- Couleur Autre
- Hauteur 21 mm
- Nombres de rangées 1
- Temperature d'utilisation /d'installation -20-50 °C
- Temperature de stockage -40-70 °C
- Type de peigne fourni Horizontal
- Profondeur 4 mm
