Comment remplacer une prise de courant encastrée par des prises précâblées Mosaic Surface ?

Kits précâblés Mosaic Surface prêt-à-poser

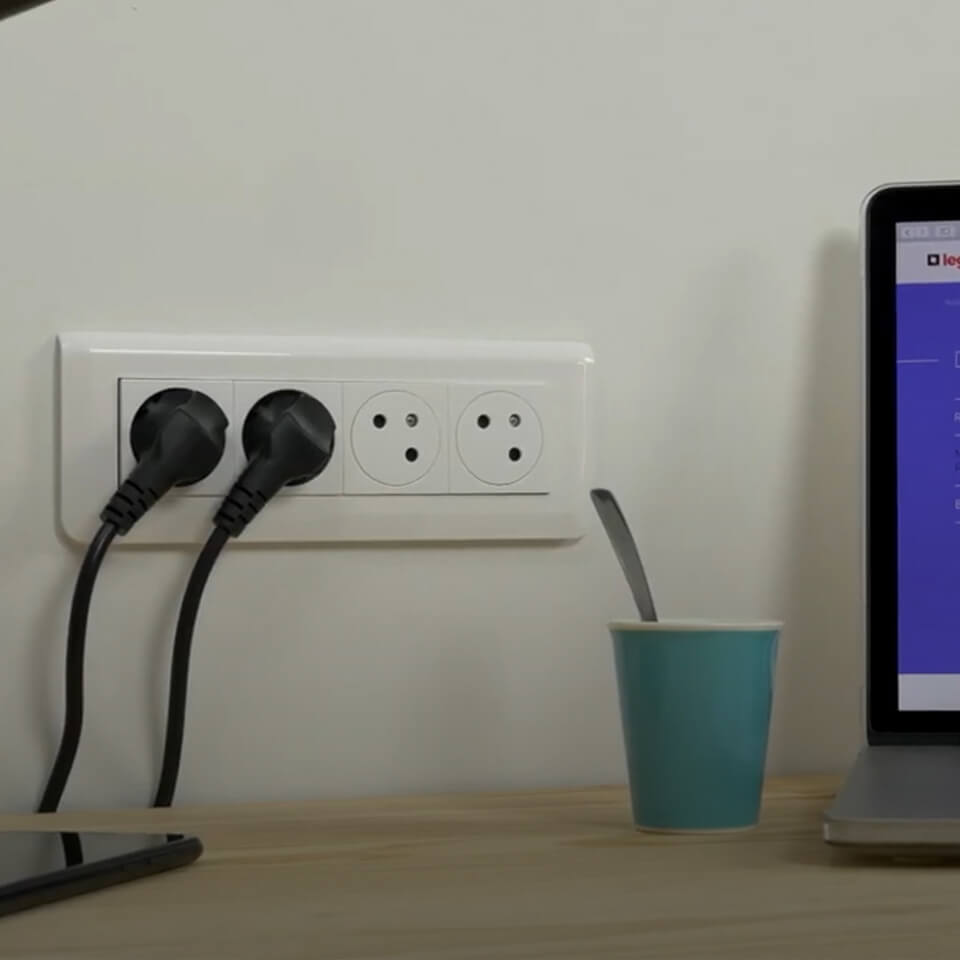

Les kits précâblés Mosaic Surface permettent de multiplier ses branchements à partir du même raccordement. La solution est disponible aux formats double et quadruple prise. Compact, ce dernier format présente l’avantage de s’installer dans une boîte d’encastrement 3 postes. Les kits sont vendus complet et prêt-à-poser.

Liste de matériel et outils

• 1 kit quadruple prise de courant Mosaic Surface avec terre
• 1 scie cloche Ø 67 mm
• 1 gabarit de perçage Legrand
• 1 crayon à papier
• 1 petite scie à placo
• 1 tournevis plat

Coupez le courant

Pour votre sécurité, coupez le courant au disjoncteur général avant toute intervention sur votre installation.

Étape 1 : vérifiez la protection au tableau électrique

• dans le tableau électrique, repérez le circuit sur lequel est raccordée la prise à remplacer
  • un disjoncteur 16 A peut supporter 8 prises de courant maximum avec une section de fils électriques d’1,5 mm² minimum
  • un disjoncteur 20 A peut supporter 12 prises de courant maximum avec une section de fils électriques de 2,5 mm² minimum

• si l’ajout de prises électriques ne permet plus de respecter cette norme, prévoyez un nouveau disjoncteur

Étape 2 : retirez l’ancienne prise de courant

• dévissez l’enjoliveur et déclipsez la plaque
• dévissez la prise
• dans la plupart des cas, les fils seront câblés deux par deux, en repiquage. Repérez bien les fils de terre (vert jaune), de neutre (bleu), et de phase (d’une autre couleur)
• déconnectez les fils
• retirez l’ancienne boite du mur. Conservez les fils

Étape 3 : encastrez la boite multiposte

• placez le gabarit de perçage de niveau
• repérez les endroits où vous allez percer
• percez 2 trous à la scie cloche
• replacez le gabarit et tracez les traits de coupe
• découpez le Placo suivant ces traits de coupe
• placez la boite multiposte après avoir cassé une languette pour le passage des fils
• vissez la boîte pour la fixer
• desserrez les vis qui vont servir à fixer le support de prise. Retirez les 2 vis du milieu

Étape 4 : raccordez les prises précâblées Mosaic Surface

• vérifiez la longueur de dénudage des fils qui doit être égale à 12 mm
• montez le bloc de prise sur le support livré dans le kit
• raccordez les fils de neutre sur la borne bleue, les fils de terre sur la borne verte et les fils de phase sur la borne rouge. La connexion est automatique. Pour déconnecter un fil, il suffit de lever la languette et retirer le fil
• fixez le bloc de prise dans la boite
• montez la plaque de finition
