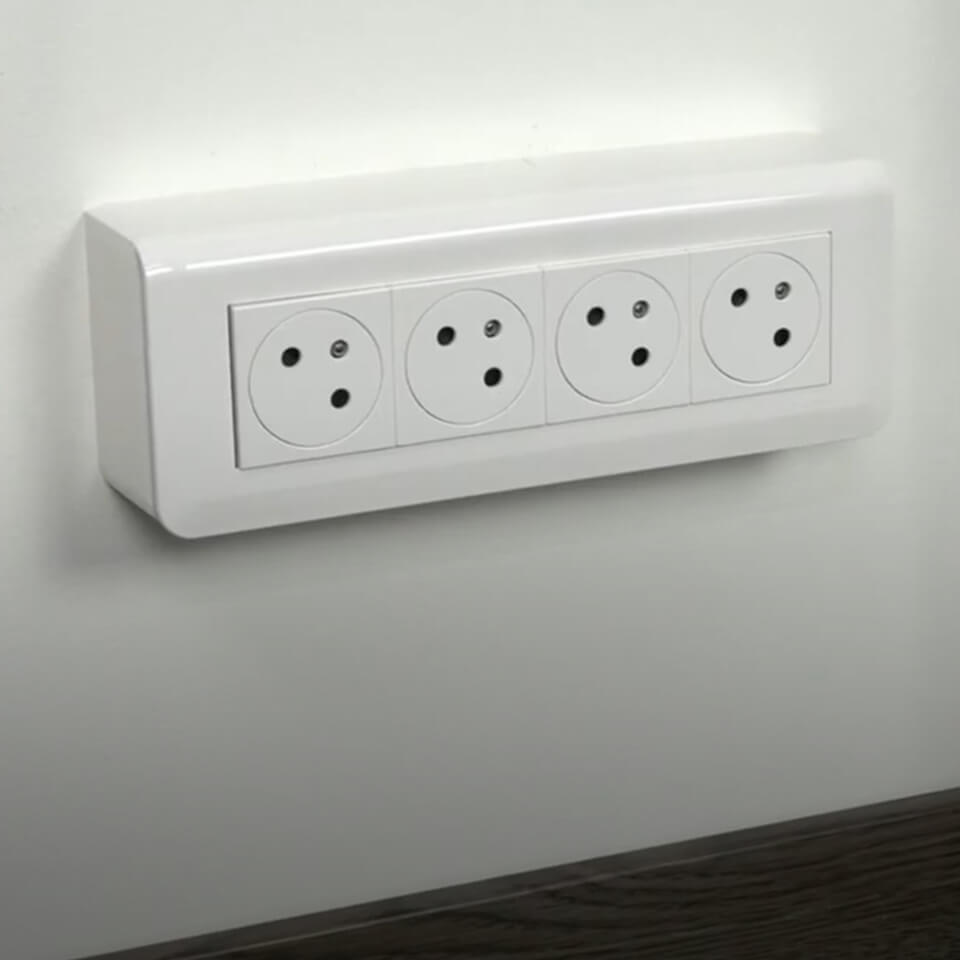

Kits précâblés Mosaic Surface tout-en-un
Les kits précâblés Mosaic Surface permettent de multiplier ses branchements très facilement. La solution existe au format double ou quadruple prises. Prêt-à-poser, le kit se compose des prises, de la plaque et du cadre. Toujours impeccables avec leur façade rétractable, les prises Surface sont orientées à 45° pour faciliter les branchements.
Information complémentaire
Liste de matériel et outils
- 1 kit quadruple prise de courant Mosaic Surface
- 1 tournevis
- 1 niveau à bulles
- 1 perceuse
- 8 vis et 8 chevilles
Information complémentaire
Coupez le courant
Pour votre sécurité avant toute intervention sur votre installation, coupez le courant au disjoncteur général.
Information complémentaire
Étape 1 : vérifiez la protection au tableau électrique
- repérez le circuit sur lequel est raccordée la prise à remplacer
- pour un disjoncteur 16 A, le circuit prise doit comporter un maximum de 8 prises de courant et doit être raccordé avec des fils électriques de section 1.5mm2 minimum
- pour un disjoncteur 20 A, le circuit prise doit comporter un maximum de 12 prises de courant et doit être raccordé avec des fils électriques de section 2.5mm2 minimum
- Si vous dépassez le nombre de maximum de prise sur le circuit, prévoyez un nouveau disjoncteur .
Information complémentaire
Étape 2 : retirez l’ancienne prise de courant
- dévissez l’enjoliveur
- retirez le cadre
- dans la plupart des cas, vous trouverez des fils raccordés 2 par 2, c’est-à-dire en repiquage. Ces fils relient entre elles les prises d’un même circuit
- repérez bien les fils :
- les fils de neutre de couleur bleu
- les fils de terre de couleur vert et jaune
- les fils de phase de n’importe quelle autre couleur
- déconnectez les fils
Dévissez et retirez le mécanisme.
Information complémentaire
Étape 3 : posez le cadre apparent
- cassez la languette du cadre pour le passage des fils
- positionnez le cadre sur le mur. Il recouvre parfaitement l’ancien emplacement
- vérifiez son horizontalité à l’aide d’un niveau à bulle
- repérez les emplacements de fixation
- percez les trous et mettez les chevilles en place
- fixez le cadre au mur
Information complémentaire
Étape 4 : raccordez les prises Mosaic Surface
- vérifiez d’abord la longueur de dénudage des fils ; elle doit être égale à 12 mm
- commencez par monter le bloc de prise sur le support livré dans le kit
- raccordez les fils de neutre sur la borne bleue. La connexion se fait sans outils
- raccordez les fils de terre sur la borne verte
- raccordez les fils de phase sur la borne rouge
Pour déconnecter un fil, il suffit de lever la languette et de retirer le fil.
Information complémentaire
Étape 5 : terminez l’installation du bloc prise
- desserrez les vis qui vont servir à fixer le support de prise
- retirez les 2 vis du milieu
- fixez le bloc de prise dans le cadre
- montez la plaque de finition
