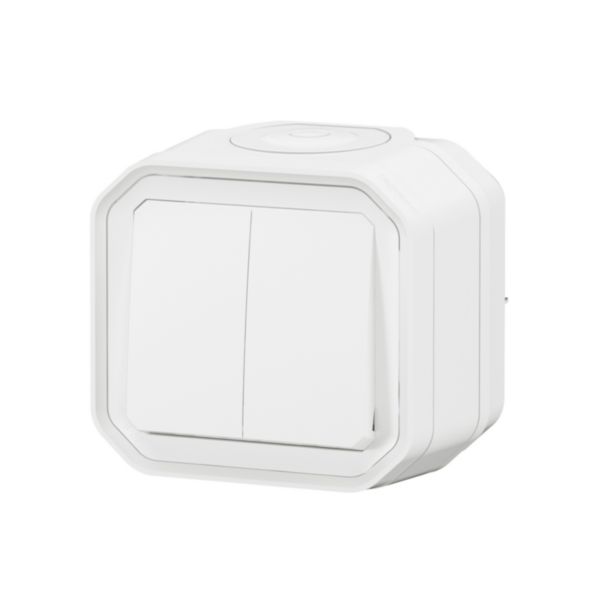

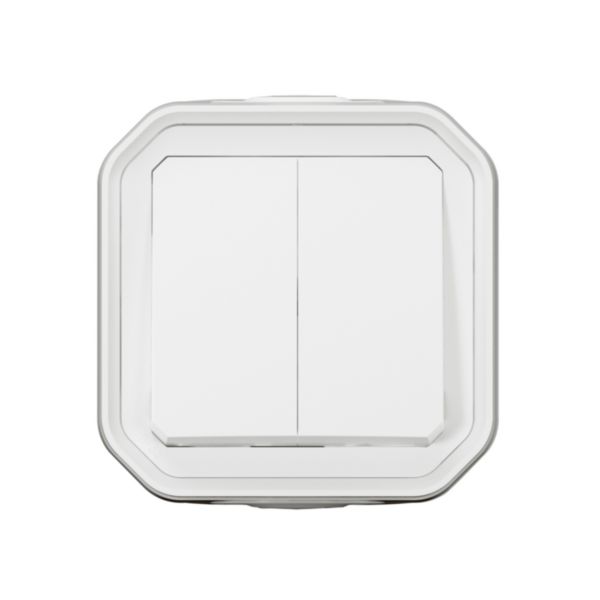

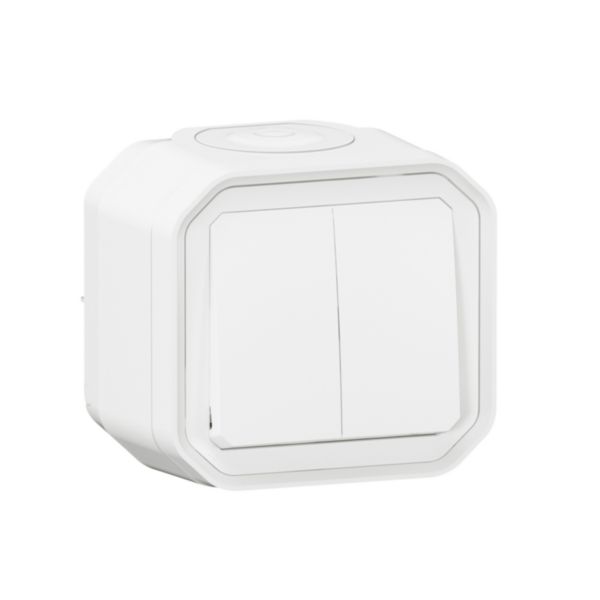

Commande pour fonction double interrupteur ou va-et-vient 10A ou poussoir 10A étanche Plexo complet pour montage en apparent blanc
- Ref. 0 700 23
- Plexo
Plexo, commande d'éclairage étanche complète, prête à installer en apparent au mur, livrée avec boitier saillie
Prix conseillé TTC
éco-contribution incluse
- A reçu le prix iF Design Award 2022
Caractéristiques produit
- Interrupteur ou va-et-vient 10A ou poussoir 10A avec connexion rapide sans outil et repérage couleur
- Etanche et robuste IP55 IK08, pour tous les lieux de pose et tous les environnements
- 2 modes de câblage possibles :
- câblage hors platine et pose du mécanisme par simple clip
- câblage possible avec la mécanisme déjà clipsé sur la platine - Finition Blanc, adapté aux milieux où l'hygiène est importante (une salissure porteuse de germes se voit immédiatement)
Avantages
- Mise en oeuvre simplifiée : la platine de faible épaisseur offre un grand volume de câblage
- 1 seul produit pour plusieurs fonctions : double va-et-vient, double poussoir ou va-et-vient + poussoir grâce à un système de piston réversible
- Joints et des membranes d’étanchéité repensés : joint entre l'enjoliveur et le cadre, membrane intérieure de l’interrupteur non perforée et un joint entre la platine et le cadre
Les + installation
La platine de faible profondeur permet de faciliter le cablâge des fils qui peut être réalisé avec le mécanisme clipsé ou déclipsé. En complément, le joint périphérique arrière compense les déformations et irrégularités des surfaces de pose. Produit livré non clipsé pour faciliter l'installation
Les + utilisation
Produit complet, prêt à être installé, équipé d'un boîtier apparent composé d'une platine et d'un cadre
Recommandations / restrictions d’usages
- Installation en intérieur ou extérieur
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'utilisation intérieure et extérieure. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.
Documentation et conseils de pose
Caractéristiques techniques
- Marque LEGRAND
- EAN/Gencode 3414971905214
- Type de commande Bascule/bouton
- Sens de montage Horizontal
- Type de fixation Fixation avec vis
- Avec éclairage Non
- Mode de pose Saillie
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Type de traitement de la surface Non traité
- Finition de la surface Mat
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Transparent Non
- Adapté à la classe de protection (IP) IP55
- Tension nominale 250V
- Calibre/courant nominal assigné (In) 10A
- Largeur d'appareil 82mm
- Hauteur d'appareil 84.5mm
- Profondeur d'appareil 61mm
- Résistance aux chocs (IK) IK08
- Temperature d'utilisation /d'installation -10-40°C
- Temperature de stockage -25-60°C
- Type de tension AC
- Fréquence 50-60Hz
- Type de connexion Borne automatique
- Capacité des bornes 1.5-2.5mm²
- Nature du cable pour connexion Souple ou rigide
- Avec zone de texte/surface d'inscription Non
- Equipé de prise(s) USB Non
- Diamètre de tube pour produit saillie 16-25mm
- Nombre de bascules d'actionnement 2
